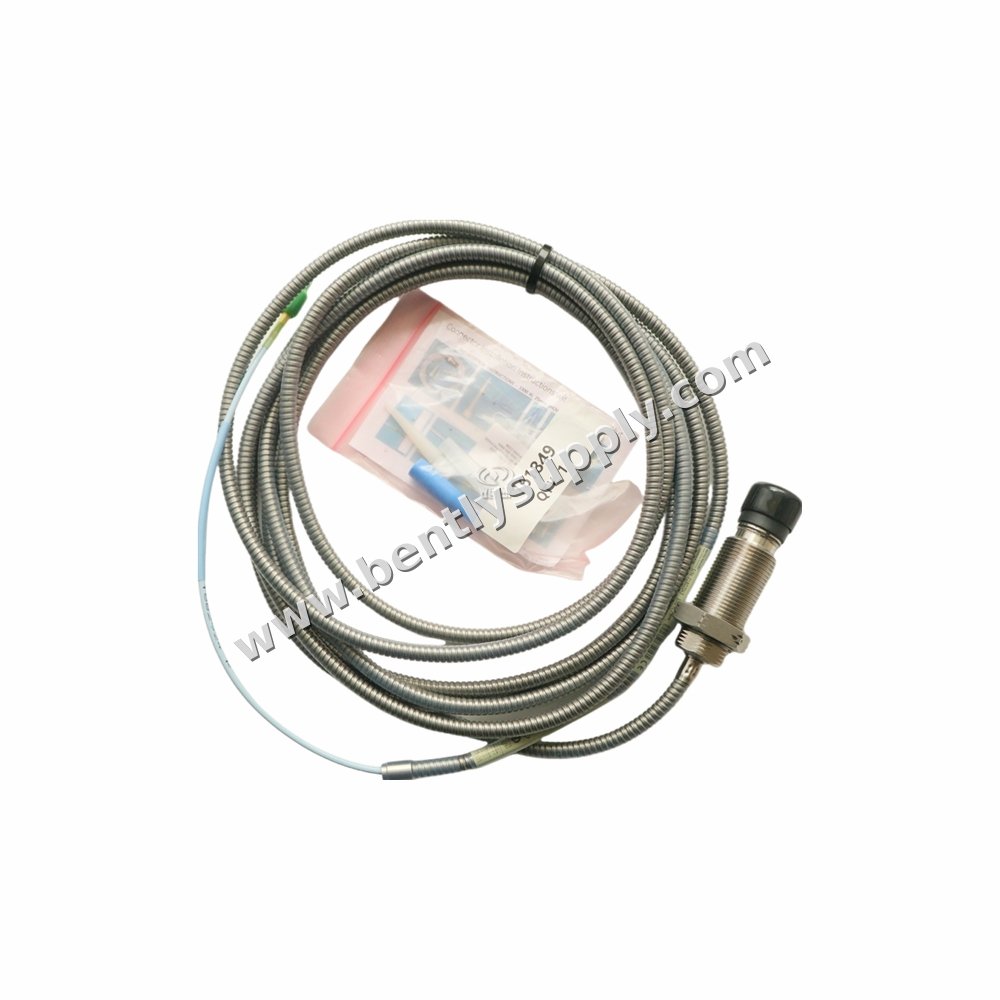

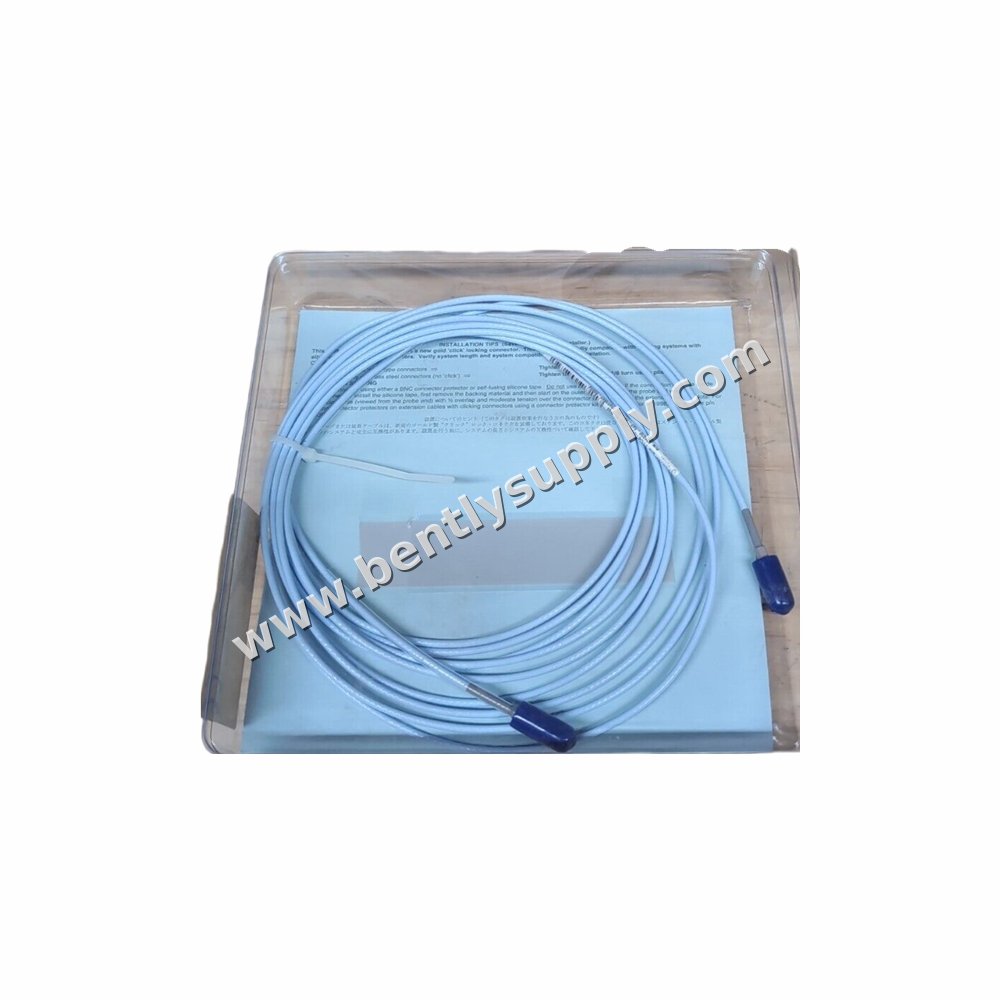

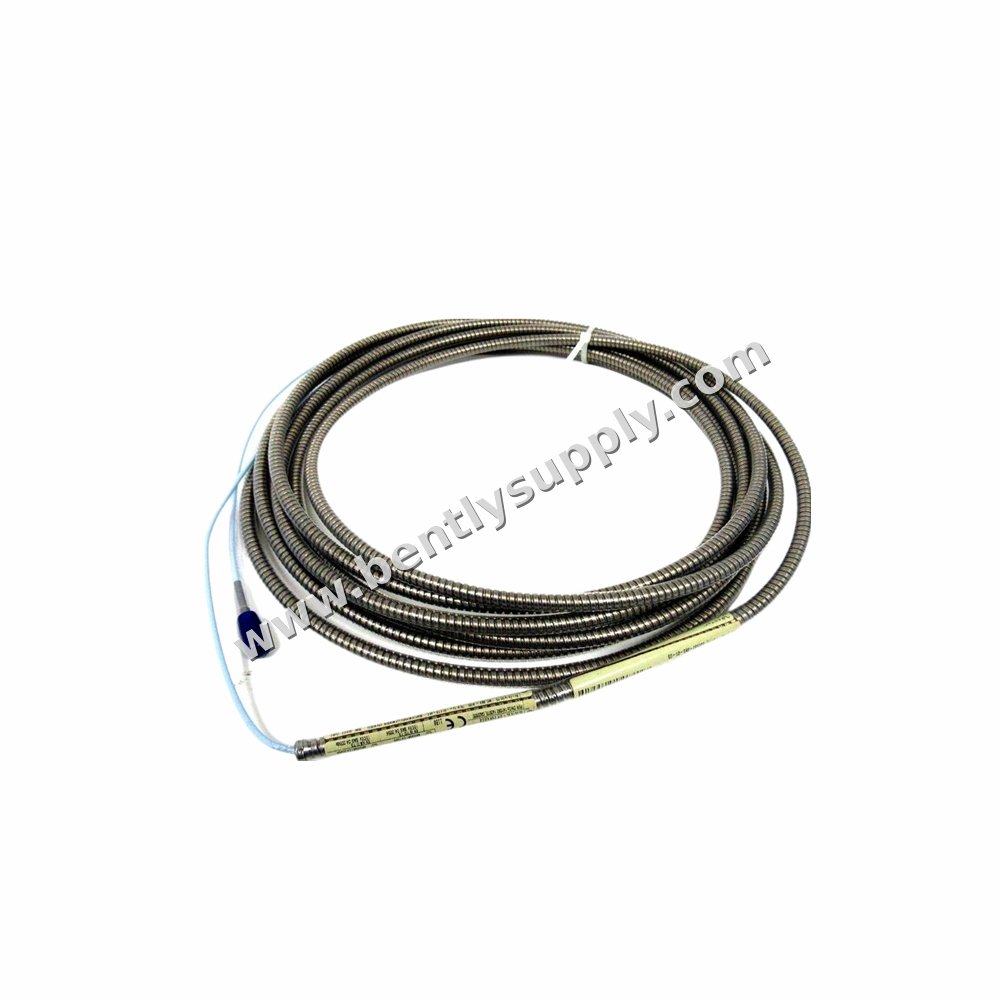

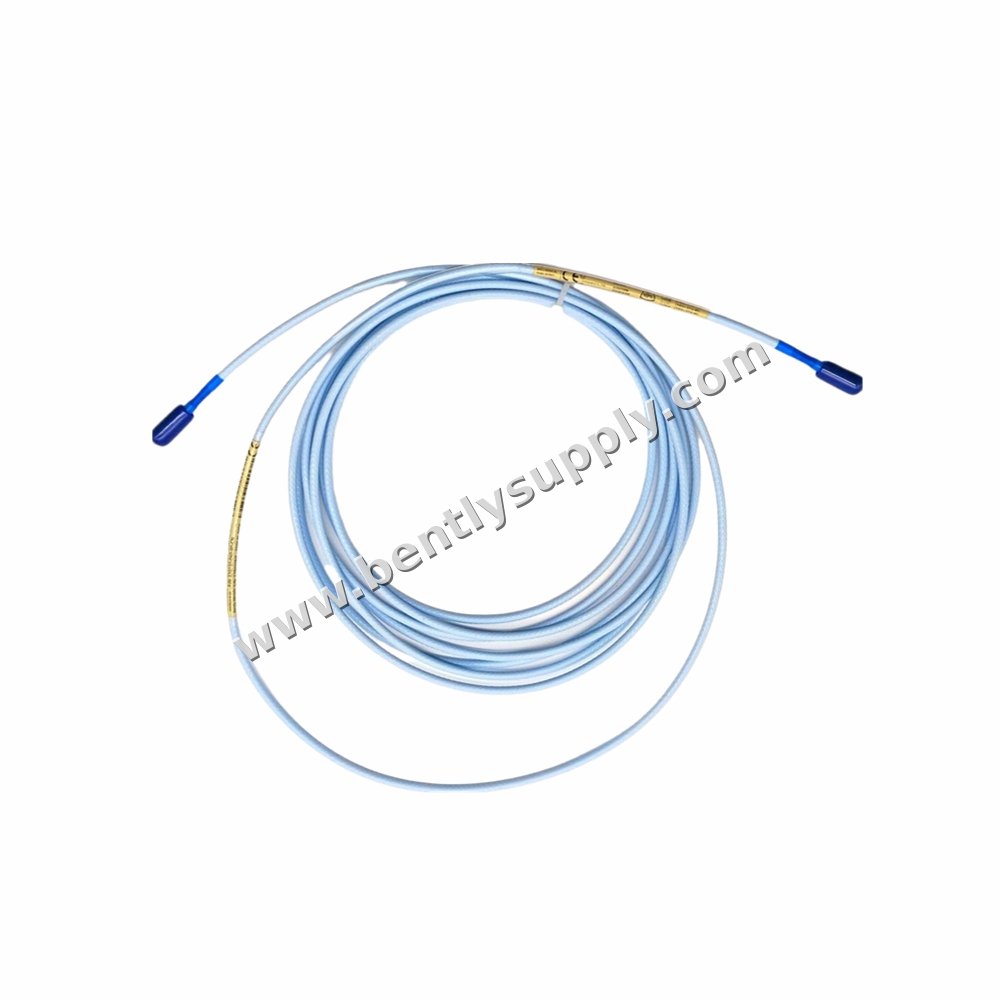

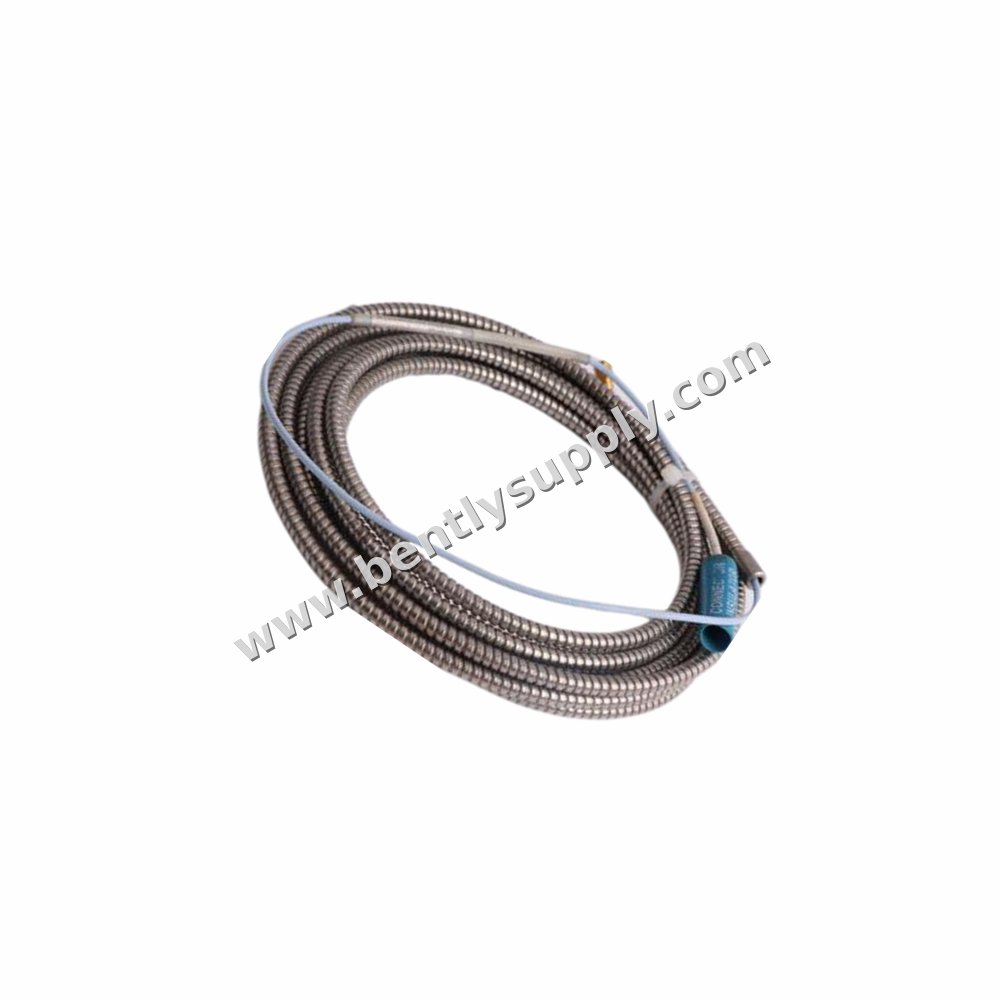

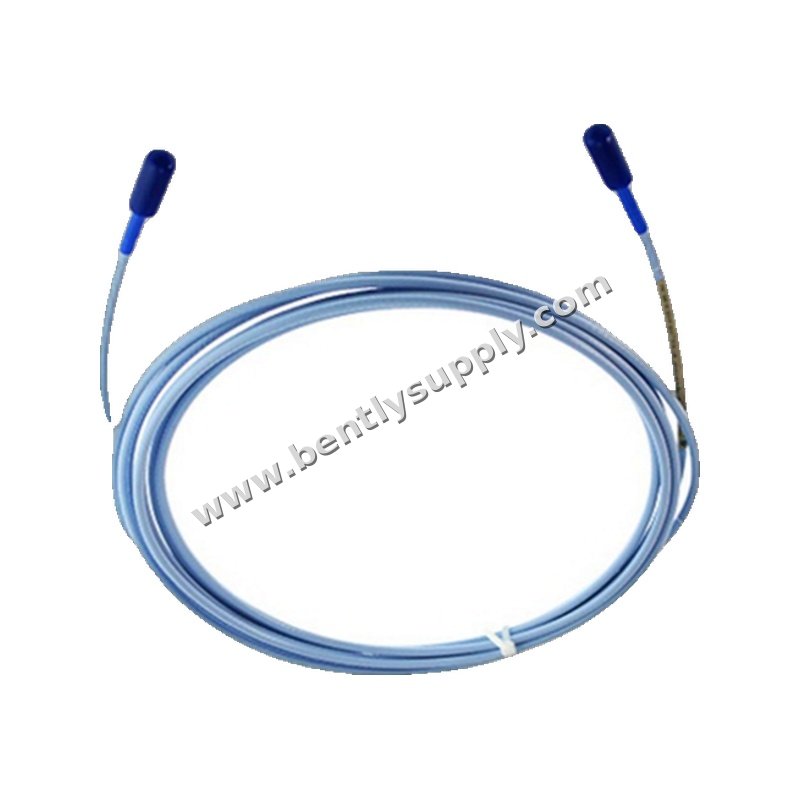

Bently Nevada 330930-040-00-05 3300 NSv Câble de prolongation

Présentation du produit

Le Bently Nevada 330930-040-00-05 est un câble de prolongation 3300 NSv fabriqué aux États-Unis. Ce câble de 4.0 mètres (13.1 pieds) est conçu pour être utilisé avec le système de transducteur de proximité 3300 NSv. Il présente une construction coaxiale de 75 Ω, isolée en fluoroéthylène-propylène (FEP), garantissant une transmission fiable du signal dans des environnements industriels exigeants. Le numéro de modèle 330930-040-00-05 indique une longueur de câble de 4.0 mètres, sans armure en acier inoxydable, et avec de multiples homologations.

Paramètres techniques

• Longueur du câble : 4.0 mètres (13.1 pieds)
• Option de connecteur et de câble : Sans armure en acier inoxydable
• Homologation : Homologations multiples
• Matériau du câble de prolongation : coaxial 75 Ω, isolé FEP
• Température de fonctionnement et de stockage : -51°C to +177°C (-60°F to +351°F)
• Poids d’expédition : 1.5 kg
• Résistance CC (conducteur central) : 0.220 Ω/m (0.067 Ω/ft)
• Résistance CC (blindage) : 0.066 Ω/m (0.020 Ω/ft)
• Capacité : 69.9 pF/m (21.3 pF/ft) typique
• Plage linéaire : 1.5 mm (60 mils)
• Réglage d’entrefer recommandé : 1.0 mm (40 mils)
• Résistance à la traction (max nominale) : 220 N (50 lb) aux connecteurs et au boîtier de la sonde
• Matériau du connecteur : laiton plaqué or

Analyse des paramètres

Les caractéristiques électriques du câble de prolongation 330930-040-00-05 sont essentielles pour des mesures précises de vibration et de position. La faible résistance CC du conducteur central (0.220 Ω/m) et du blindage (0.066 Ω/m) minimise la perte de signal sur la longueur du câble. La capacité typique de 69.9 pF/m assure une réponse en fréquence constante. La plage linéaire de 1.5 mm (60 mils) définit l’étendue de mesure utilisable, le réglage d’entrefer recommandé de 1.0 mm (40 mils) fournissant le point de fonctionnement optimal. La large plage de température de -51°C à +177°C permet d’utiliser le câble dans des environnements extrêmes, tandis que l’isolation FEP offre d’excellentes propriétés diélectriques et une bonne résistance chimique.

Scénarios d’application

Le câble de prolongation 330930-040-00-05 fait partie intégrante du système de transducteur de proximité 3300 NSv, largement utilisé pour la surveillance des machines tournantes. Les applications typiques comprennent les turbines, les compresseurs, les pompes et autres équipements rotatifs où la mesure précise des vibrations de l’arbre et de la position axiale est essentielle pour la maintenance prédictive et la protection des machines. Le câble relie la sonde à courants de Foucault au capteur Proximitor, permettant une surveillance continue de l’état de la machine.

Guide d’installation

Lors de l’installation du 330930-040-00-05, assurez-vous que la longueur du câble de prolongation et la longueur de la sonde, additionnées, soient égales à la longueur totale du capteur Proximitor. Ceci est essentiel pour un étalonnage précis. Pour le câblage sur site, utilisez un câble blindé à trois conducteurs avec des sections de conducteur de 0.2 à 1.5 mm² (16 à 24 AWG). La longueur maximale recommandée entre le capteur Proximitor 3300 XL NSv et le moniteur est de 305 mètres (1,000 pieds). Reportez-vous aux graphiques de réponse en fréquence (figure 16 et figure 17) pour l’atténuation du signal aux hautes fréquences lors de l’utilisation de longueurs de câblage plus longues. Le réglage d’entrefer recommandé est de 1.0 mm (40 mils).

Compatibilité

Ce câble de prolongation fait partie de la série 3300 NSv et est compatible avec les capteurs Proximitor 3300 XL NSv et les systèmes de surveillance associés. Le numéro de modèle 330930-040-00-05 spécifie un câble de 4.0 mètres sans armure et avec de multiples homologations. Assurez-vous que les options de connecteur et de câble correspondent aux exigences de votre système. Le câble utilise des connecteurs en laiton plaqué or pour un contact électrique fiable.

Conseils d’entretien

Pour maintenir des performances optimales, manipulez le 330930-040-00-05 avec soin et évitez de dépasser la résistance à la traction maximale nominale de 220 N (50 lb) au niveau du boîtier de la sonde, du câble de la sonde et des connecteurs. Inspectez régulièrement le câble et les connecteurs pour détecter tout signe d’usure ou de dommage. Stockez le câble dans la plage de température spécifiée de -51°C à +177°C. Gardez les connecteurs propres et protégés de la contamination pour garantir une transmission fiable du signal.

Conseils d’achat

Lors de la commande du Bently Nevada 330930-040-00-05, vérifiez que la longueur du câble, l’option d’armure et l’homologation répondent aux exigences de votre application. Le « 040 » dans le numéro de modèle indique 4.0 mètres, « 00 » indique l’absence d’armure en acier inoxydable et « 05 » indique de multiples homologations. Confirmez la compatibilité avec les composants existants de votre système 3300 NSv pour garantir une intégration transparente.

FAQ

Q1 : Quelle est la longueur du 330930-040-00-05 ?
R1 : La longueur du câble est de 4.0 mètres (13.1 pieds).

Q2 : Ce câble comprend-il une armure en acier inoxydable ?
R2 : Non, l’option « 00 » indique sans armure en acier inoxydable.

Q3 : Quelle est la plage de température de fonctionnement ?
R3 : La plage de température de fonctionnement et de stockage est de -51°C à +177°C (-60°F à +351°F).

Q4 : Quel est le réglage d’entrefer recommandé ?
R4 : Le réglage d’entrefer recommandé est de 1.0 mm (40 mils).

Q5 : Ce câble peut-il être utilisé avec les capteurs Proximitor 3300 XL NSv ?
R5 : Oui, il est conçu pour le système 3300 NSv et est compatible avec les capteurs Proximitor 3300 XL NSv.
