Bently Nevada 330730-080-01-00 Câble de prolongation 3300 XL 11 mm

Introduction du produit

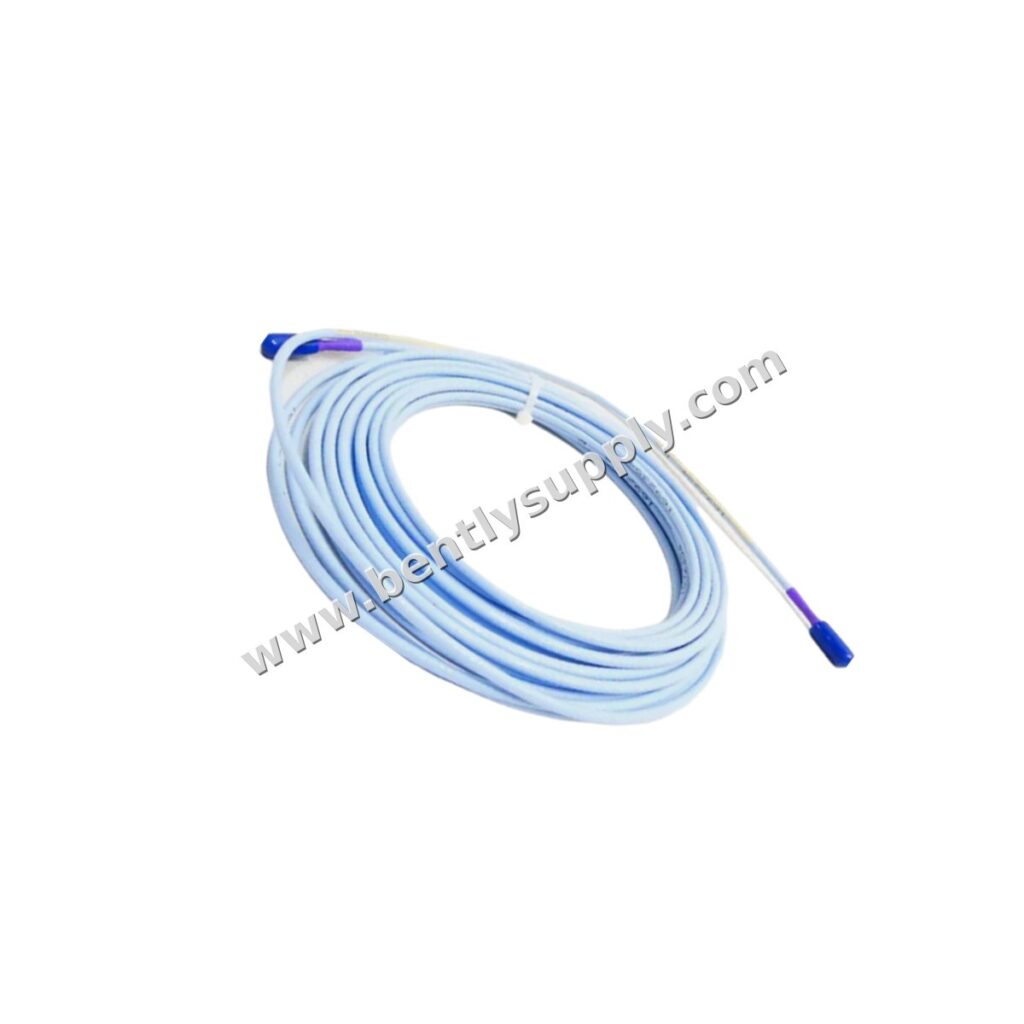

Le Bently Nevada 330730-080-01-00 est un câble de prolongation 3300 XL 11 mm, conçu pour connecter les sondes 3300 XL 11 mm aux capteurs Proximitor dans les systèmes de surveillance des vibrations. Ce câble blindé de 8,0 mètres (26,2 pieds) assure l’intégrité du signal et la protection mécanique dans les environnements industriels exigeants. Fabriqué aux États-Unis, ce câble de prolongation est un composant authentique Bently Nevada, garantissant compatibilité et performance.

Paramètres techniques

• Modèle : 330730-080-01-00
• Longueur du câble : 8,0 mètres (26,2 pieds)
• Option connecteur et câble : 01 – Câble blindé
• Approbation réglementaire : 00 – Non requise
• Capacité du câble de prolongation : 69,9 pF/m (21,3 pF/pi) typique
• Matériau du câble de prolongation : triaxial 75 Ω, isolé en propylène éthylène fluoré (FEP)
• Blindage du câble de prolongation : AISI 302 SST flexible avec gaine extérieure en FEP
• Température de fonctionnement et de stockage : -51 °C à +177 °C (-60 °F à +351 °F)
• Résistance CC (longueur de 8,0 m) : conducteur central à conducteur central : 2,0 ± 0,5 ohms ; conducteur coaxial à conducteur coaxial : 0,6 ± 0,2 ohms
• Poids : câble de prolongation blindé : 140 g/m (1,5 oz/pi)

Analyse des paramètres

Le câble de prolongation 330730-080-01-00 présente une faible capacité de 69,9 pF/m, ce qui minimise l’atténuation du signal sur la longueur de 8,0 mètres, assurant une transmission précise des données de vibration. La construction blindée (AISI 302 SST avec gaine extérieure en FEP) offre une protection robuste contre les dommages mécaniques et les contraintes environnementales, ce qui le rend adapté aux environnements industriels difficiles. La large plage de température de fonctionnement du câble (-51 °C à +177 °C) garantit des performances fiables dans des conditions extrêmes. Les connecteurs ClickLoc en laiton plaqué or se verrouillent solidement, empêchant tout desserrage dû aux vibrations.

Scénarios d’application

Ce câble de prolongation est idéal pour une utilisation avec les sondes de proximité 3300 XL 11 mm dans les systèmes de surveillance des turbines, compresseurs, pompes et autres machines rotatives. Il est couramment déployé dans les usines pétrolières et gazières, de production d’énergie, pétrochimiques et manufacturières où une surveillance fiable des vibrations est essentielle pour la maintenance prédictive et la protection des machines.

Guide d’installation

1. Assurez-vous que le système est hors tension avant l’installation.
2. Connectez le câble de prolongation entre la sonde et le capteur Proximitor à l’aide des connecteurs ClickLoc. Poussez jusqu’à ce qu’ils s’enclenchent.
3. Acheminez le câble loin des sources de chaleur élevée et des bords tranchants. Utilisez des colliers appropriés pour fixer le câble.
4. Pour les connexions exposées à l’humidité, utilisez le ruban silicone fourni ou des protecteurs de connecteurs en option (recommandé).
5. Vérifiez que la longueur totale du câble (sonde + prolongation) ne dépasse pas la limite spécifiée par le système (généralement 9 mètres pour les systèmes 3300 XL).

Compatibilité

Ce câble de prolongation est compatible avec les sondes Bently Nevada 3300 XL 11 mm et les capteurs Proximitor 3300 XL. Il fait partie du système de transducteurs 3300 XL et fonctionne avec les systèmes de surveillance 3500 lorsqu’il est utilisé avec des capteurs Proximitor appropriés. Les connecteurs ClickLoc assurent une connexion sécurisée et fiable.

Conseils de maintenance

Inspectez régulièrement le câble pour détecter les coupures, abrasions ou dommages au blindage ou à la gaine. Vérifiez que les connecteurs sont propres et exempts de débris. Si le câble est exposé à l’huile ou à l’humidité, nettoyez les connecteurs avec un chiffon sec et appliquez du ruban silicone ou des protecteurs de connecteurs si nécessaire. Vérifiez périodiquement la résistance et la capacité du câble pour garantir l’intégrité du signal.

Conseils d’achat

Lors de la commande du Bently Nevada 330730-080-01-00, confirmez que la longueur du câble et l’option blindée correspondent à vos besoins. Assurez-vous d’avoir les modèles de sonde et de Proximitor corrects pour la compatibilité. Envisagez d’acheter des protecteurs de connecteurs pour les environnements humides. Les pièces authentiques Bently Nevada sont recommandées pour des performances et une sécurité optimales.

FAQ

Q : Quelle est la longueur du câble 330730-080-01-00 ?
R : La longueur du câble est de 8,0 mètres (26,2 pieds).

Q : Le câble est-il blindé ?
R : Oui, l’option ’01’ indique un câble blindé avec AISI 302 SST flexible et gaine extérieure en FEP.

Q : Quelle est la plage de température de fonctionnement ?
R : Le câble peut fonctionner et être stocké à des températures de -51 °C à +177 °C (-60 °F à +351 °F).

Q : Puis-je utiliser ce câble avec n’importe quelle sonde 3300 XL ?
R : Il est conçu pour les sondes 3300 XL 11 mm. Assurez-vous que la longueur totale du câble (sonde + prolongation) ne dépasse pas 9 mètres pour un fonctionnement correct du système.

Q : Quels sont les types de connecteurs ?
R : Le câble utilise des connecteurs ClickLoc en laiton plaqué or qui se verrouillent solidement.
