Bently Nevada 330730-080-00-00 Câble de prolongation 3300 XL 11 mm

Introduction du produit

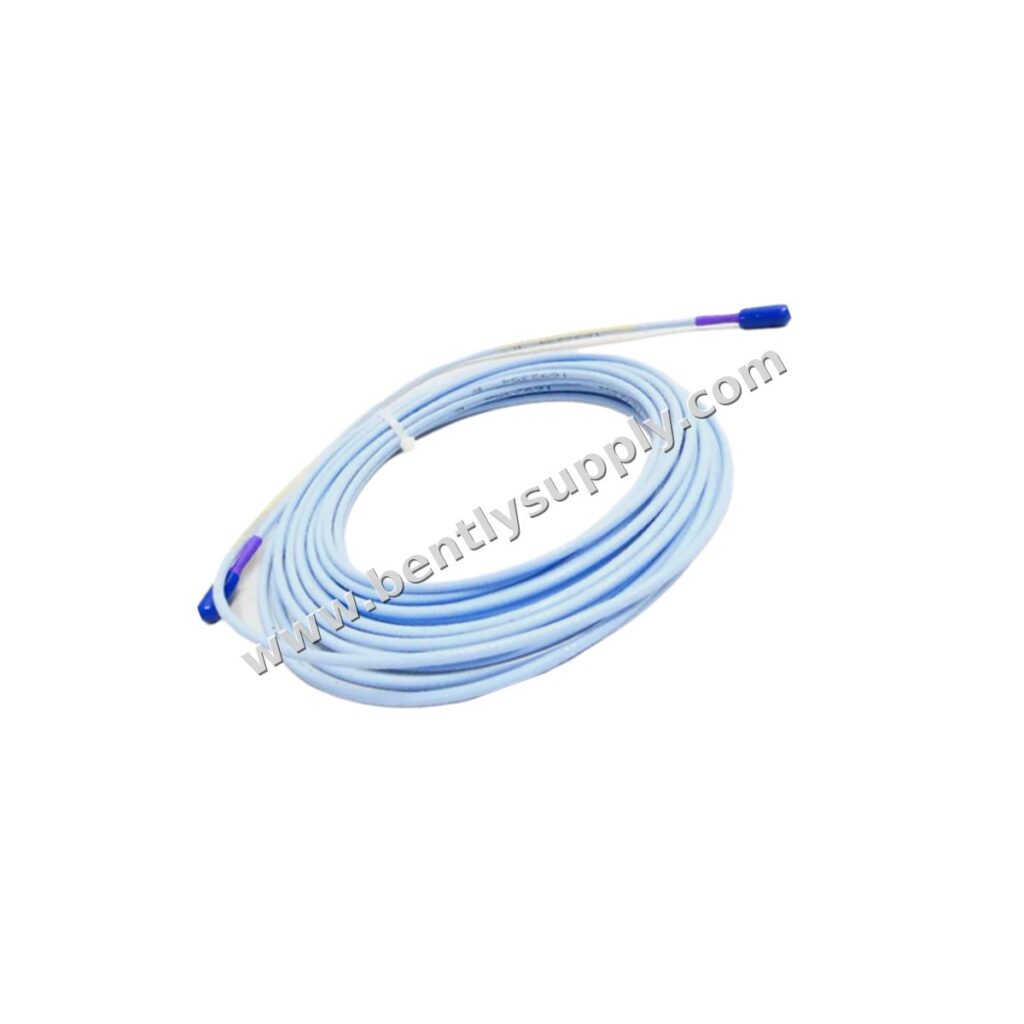

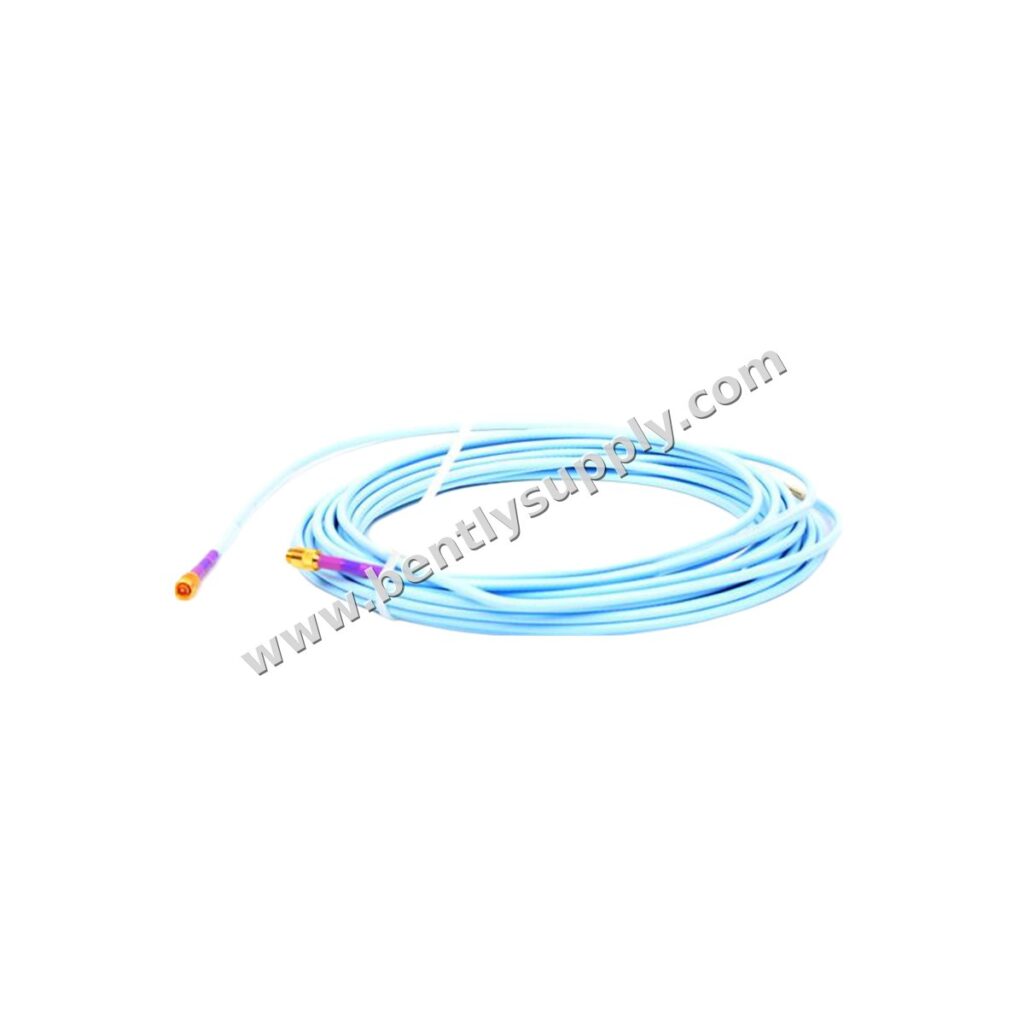

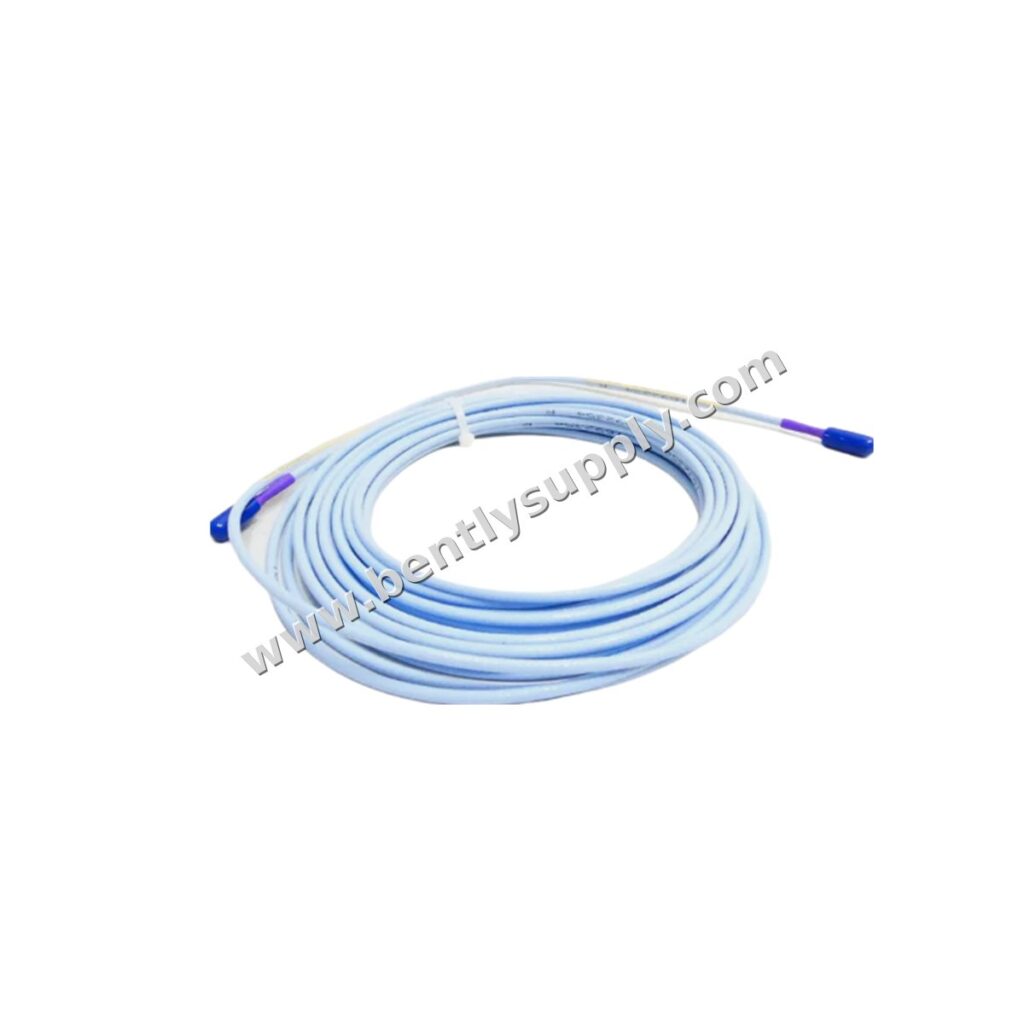

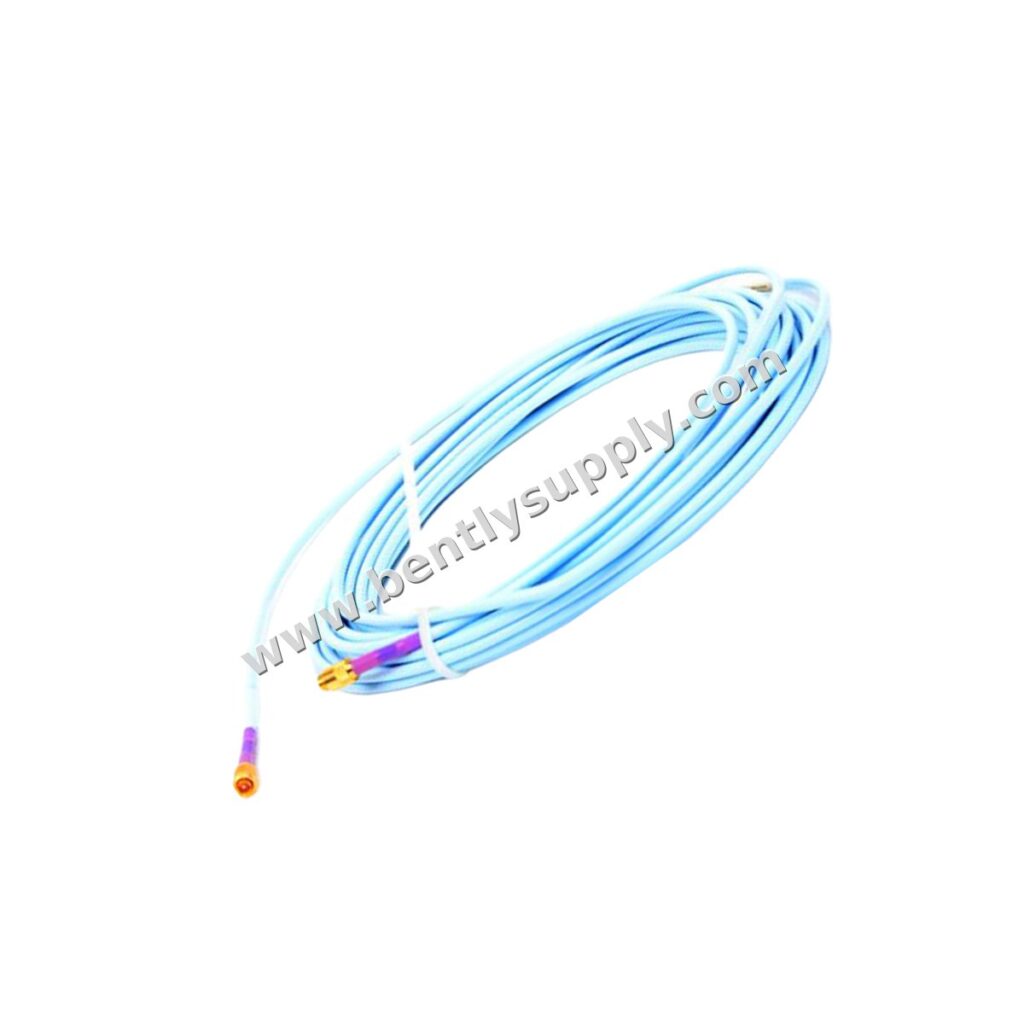

Le Bently Nevada 330730-080-00-00 est un câble de prolongation 3300 XL 11 mm, spécialement conçu pour connecter une sonde de proximité 3300 XL 11 mm à un capteur Proximitor. Ce câble de 8,0 mètres (26,2 pieds) assure une transmission précise du signal pour des mesures précises de vibration et de position dans les machines rotatives critiques. Fabriqué par Bently Nevada, un nom de confiance dans la surveillance des machines, ce câble de prolongation fait partie de la série 3300 XL, réputée pour sa robustesse et sa fiabilité.

Paramètres techniques

• Modèle : 330730-080-00-00
• Type de produit : Câble de prolongation 3300 XL 11 mm
• Longueur du câble : 8,0 mètres (26,2 pieds)
• Option de connecteur et de câble : Câble standard
• Approbation réglementaire : Non requise
• Poids : 0,36 kg
• Capacité du câble de prolongation : 69,9 pF/m (21,3 pF/pi) typique
• Matériau du câble de prolongation : Triaxial 75 Ω, isolé en propylène éthylène fluoré (FEP)

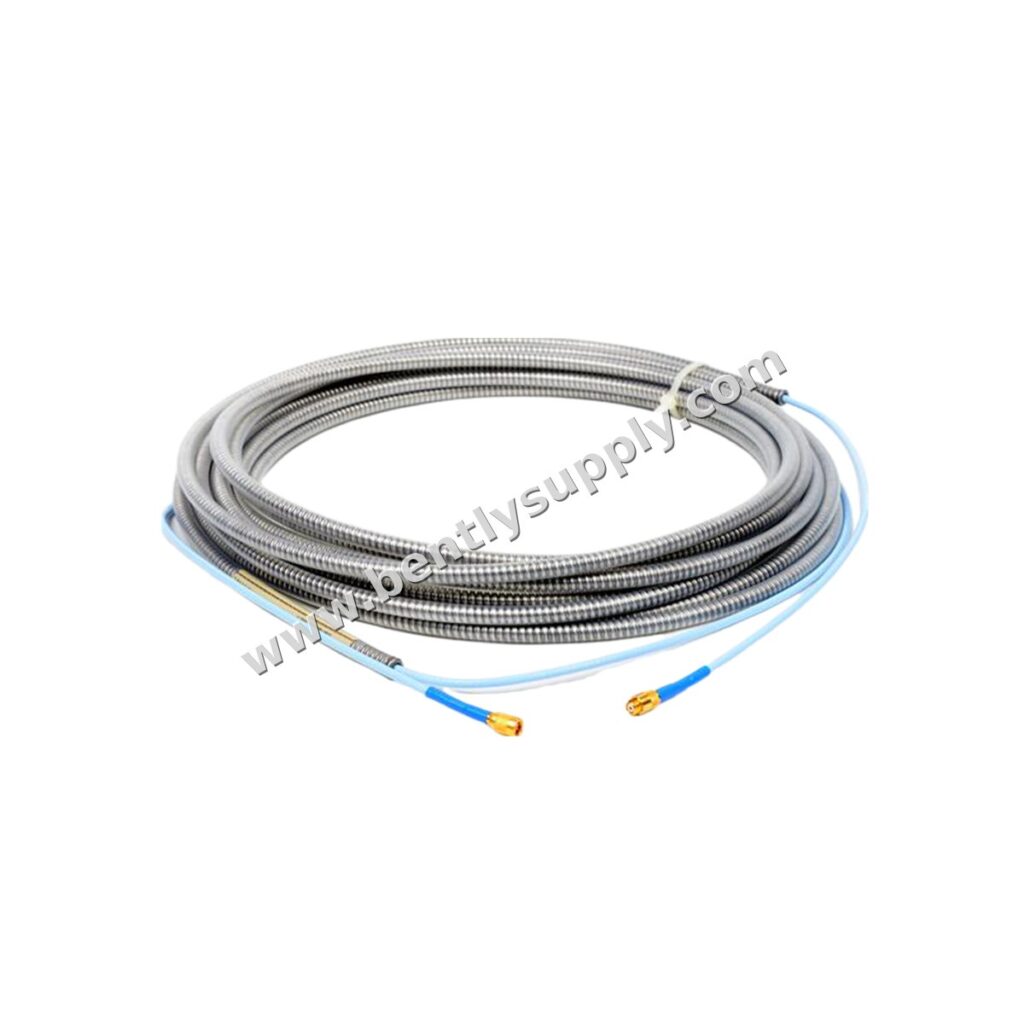

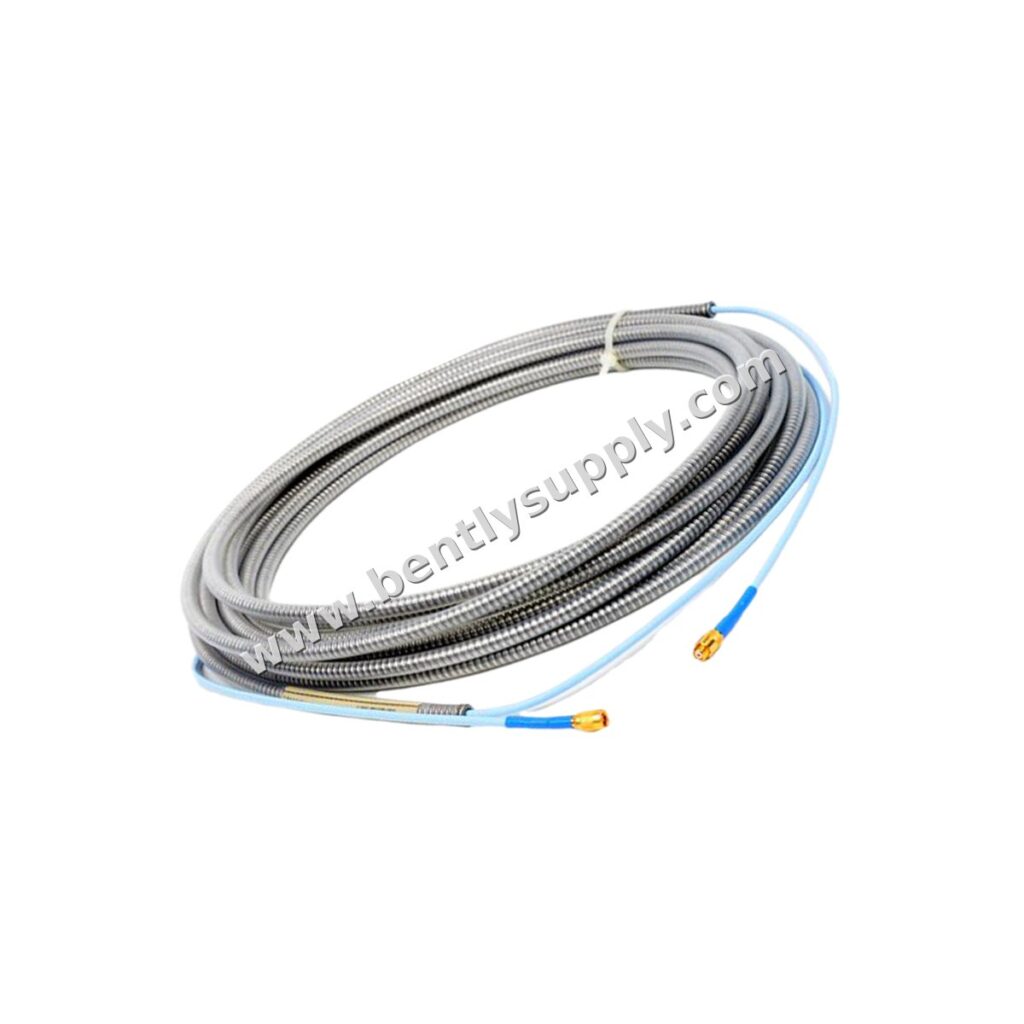

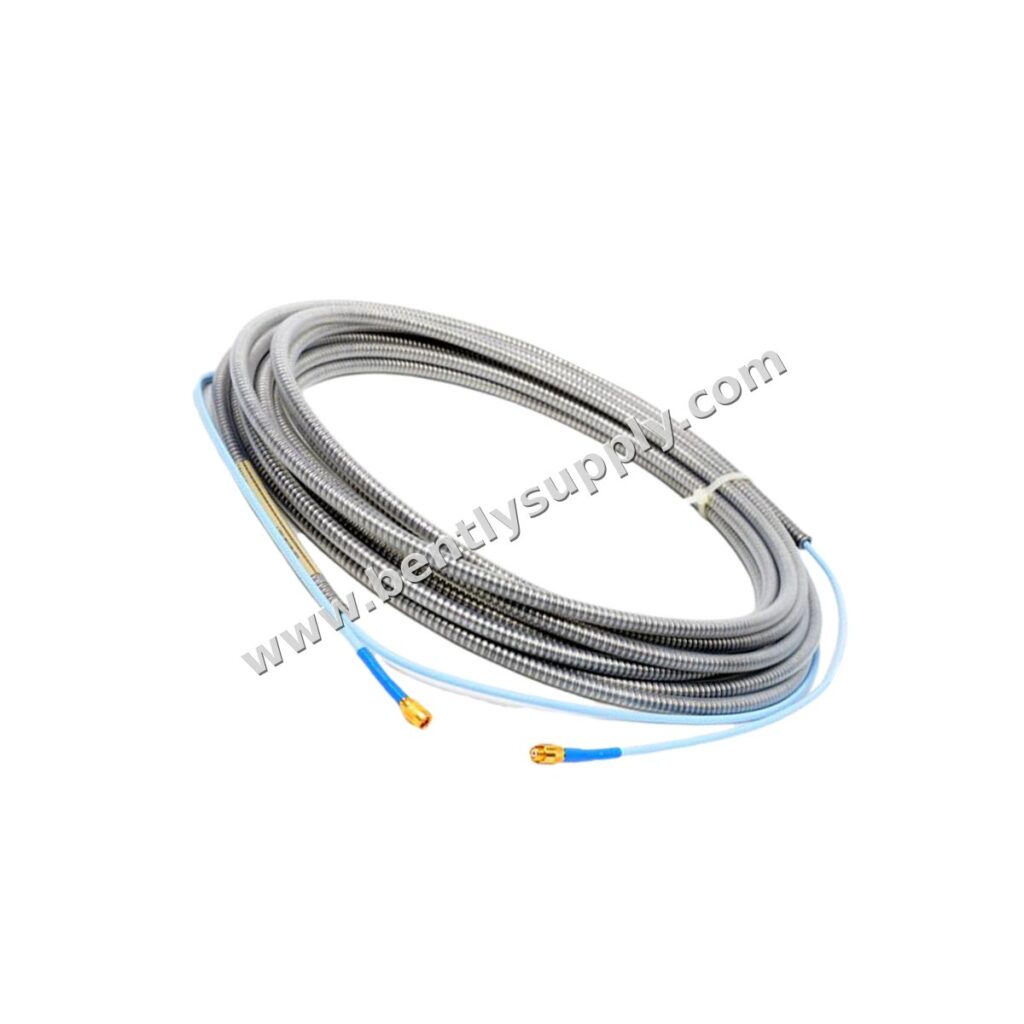

• Armure du câble de prolongation : Optionnelle (AISI 302 SST flexible avec gaine extérieure en FEP)
• Température de fonctionnement et de stockage : -51°C à +177°C (-60°F à +351°F)
• Résistance continue (conducteur central à conducteur central) : 8,5 ± 1,1 ohms (pour un câble de 8,0 m)

Analyse des paramètres

Le câble de prolongation 330730-080-00-00 est conçu pour maintenir l’intégrité du signal sur sa longueur de 8 mètres. Avec une capacité typique de 69,9 pF/m, il assure une distorsion minimale du signal. L’isolation en FEP offre d’excellentes propriétés diélectriques et une résistance aux températures élevées, ce qui le rend adapté aux conditions de fonctionnement extrêmes. La construction robuste du câble, y compris les connecteurs ClickLoc en laiton plaqué or, garantit une connexion sécurisée et stable, empêchant tout desserrage dû aux vibrations.

Scénarios d’application

Ce câble de prolongation est largement utilisé dans les machines rotatives industrielles, notamment les turbines, les compresseurs, les pompes et autres équipements critiques. Il est un composant essentiel des systèmes de surveillance des vibrations, permettant la mesure continue des vibrations et de la position de l’arbre. Le système 3300 XL est idéal pour les applications nécessitant une haute fiabilité et précision, telles que la production d’énergie, le pétrole et le gaz, et les industries manufacturières.

Guide d’installation

Lors de l’installation du câble de prolongation 330730-080-00-00, assurez-vous que toutes les connexions sont propres et sécurisées. Les connecteurs ClickLoc se verrouillent en place, offrant une connexion fiable. Pour des performances optimales, évitez les courbures prononcées et une tension excessive sur le câble. Si vous utilisez un câble armé, assurez une mise à la terre appropriée. Référez-vous au manuel de service Bently Nevada pour des instructions d’installation détaillées.

Compatibilité

Le câble de prolongation 330730-080-00-00 est compatible avec les sondes de proximité 3300 XL 11 mm et les capteurs Proximitor 3300 XL. Il est conçu pour fonctionner avec les systèmes de surveillance de la série 3300. L’option de connecteur standard du câble garantit la compatibilité avec les systèmes de transducteurs standard de Bently Nevada.

Conseils de maintenance

Inspectez régulièrement le câble de prolongation pour détecter tout signe d’usure, de dommage ou de connexions desserrées. Nettoyez les connecteurs avec un solvant approprié et assurez-vous qu’ils sont secs avant de les reconnecter. Si le câble est exposé à des environnements difficiles, envisagez d’utiliser des protecteurs de connecteurs ou du ruban silicone (fourni) pour améliorer la protection environnementale. Remplacez immédiatement tout composant endommagé pour maintenir l’intégrité du système.

Conseils d’achat

Lors de l’achat du Bently Nevada 330730-080-00-00, vérifiez le numéro de modèle et les spécifications pour vous assurer qu’ils répondent à vos exigences d’application. Considérez la longueur du câble, les options de connecteur et tout accessoire supplémentaire tel que l’armure ou les protecteurs de connecteurs. Achetez auprès de distributeurs agréés pour garantir des pièces authentiques et un support de garantie.

FAQ

1. Quelle est la longueur du câble de prolongation 330730-080-00-00 ?

La longueur du câble est de 8,0 mètres (26,2 pieds).

2. Quelle est la plage de température pour ce câble de prolongation ?

La plage de température de fonctionnement et de stockage est de -51°C à +177°C (-60°F à +351°F).

3. Le câble est-il armé ?

Non, le câble standard n’est pas armé. L’armure est optionnelle et peut être spécifiée séparément.

4. Ce câble peut-il être utilisé avec n’importe quelle sonde 3300 XL ?

Oui, il est conçu pour être utilisé avec les sondes 3300 XL 11 mm et les capteurs Proximitor compatibles.

5. Quelle est la capacité du câble ?

La capacité typique est de 69,9 pF/m (21,3 pF/pi).
