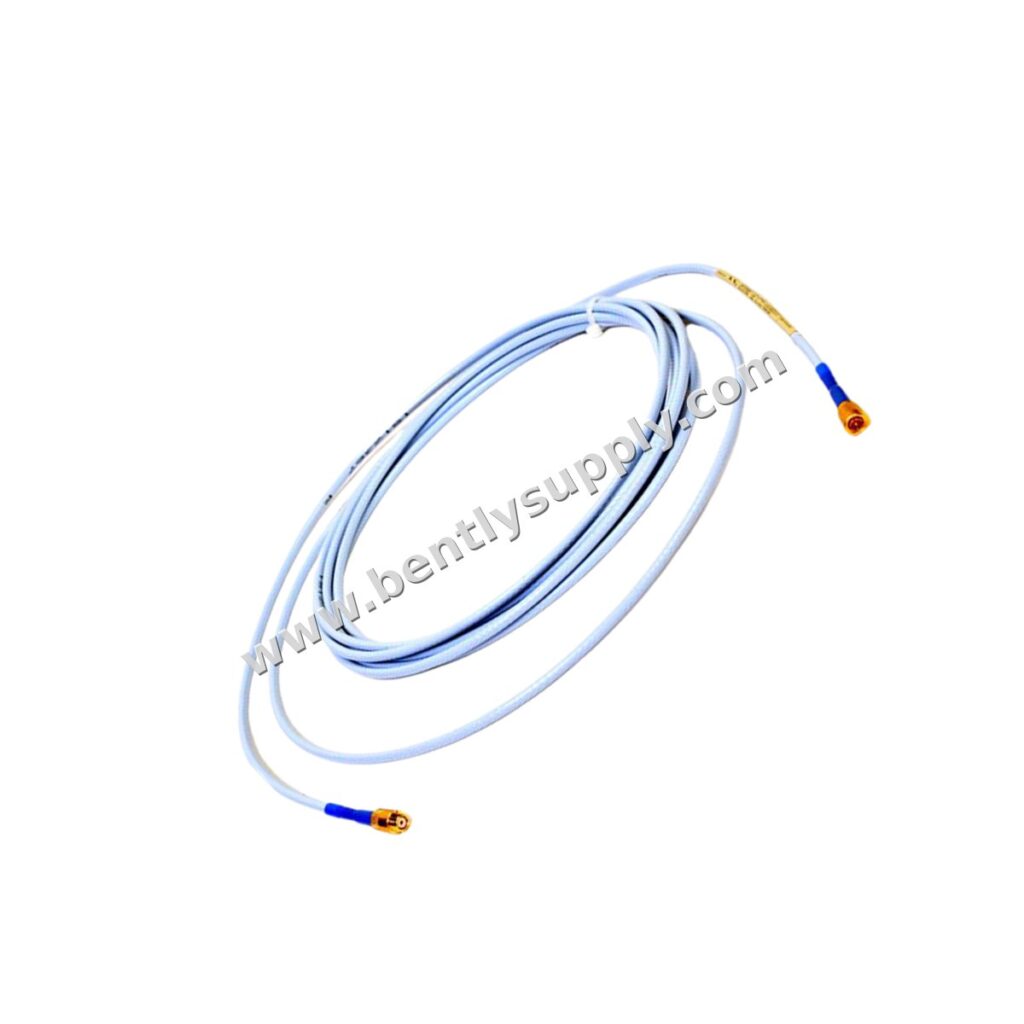

Bently Nevada 330730-040-03-05 3300 XL 11 mm Extension Cable

Introduction du produit

Le Bently Nevada 330730-040-03-05 est un câble de prolongation 3300 XL 11 mm, conçu pour connecter les sondes 3300 XL 11 mm aux capteurs Proximitor dans les systèmes de surveillance des machines rotatives critiques. Ce câble de 4,0 mètres (13,1 pieds) présente une construction blindée avec protecteur de connecteur, garantissant durabilité et intégrité du signal dans les applications exigeantes. Fabriqué aux États-Unis, ce câble de prolongation fait partie de la série 3300 XL de confiance, réputée pour sa précision et sa fiabilité en surveillance des conditions.

Paramètres techniques

• Modèle : 330730-040-03-05
• Longueur du câble : 4,0 mètres (13,1 pieds)
• Option connecteur et câble : Câble blindé avec protecteur de connecteur
• Homologation agence : Homologations multiples
• Capacité : 69,9 pF/m (21,3 pF/pi) typique
• Blindage : AISI 302 SST flexible avec gaine extérieure FEP
• Température de fonctionnement et de stockage : -51°C à +177°C (-60°F à +351°F)
• Poids (non blindé) : 45 g/m (0,5 oz/pi) 0,18 kg
• Poids (blindé) : 140 g/m (1,5 oz/pi) 0,56 kg
• Résistance CC (centre à centre) : 1,0 ± 0,25 ohms
• Résistance CC (gaine à gaine) : 0,3 ± 0,1 ohms

Analyse des paramètres

Le câble de prolongation 330730-040-03-05 est conçu pour une faible perte de signal et une haute fiabilité. La capacité de 69,9 pF/m assure des performances constantes avec les capteurs Proximitor 3300 XL. La conception blindée offre une protection mécanique, tandis que le protecteur de connecteur protège contre l’humidité et la contamination. La plage de température de fonctionnement de -51°C à +177°C le rend adapté aux environnements extrêmes. La résistance à la traction du câble (330 N au boîtier de la sonde, 270 N aux connecteurs) garantit une manipulation robuste lors de l’installation.

Scénarios d’application

Ce câble de prolongation est idéal pour une utilisation dans les systèmes de surveillance des vibrations sur les turbines, compresseurs, pompes et autres machines rotatives. Il est couramment utilisé dans des industries telles que la production d’énergie, le pétrole et le gaz, la pétrochimie et la fabrication, où la surveillance continue des conditions est essentielle pour prévenir les temps d’arrêt et garantir la sécurité opérationnelle.

Guide d’installation

Lors de l’installation du 330730-040-03-05, assurez-vous que la connexion sonde-câble de prolongation est sécurisée et protégée. Utilisez le ruban silicone fourni ou le protecteur de connecteur pour sceller les connexions, en particulier dans les environnements humides. Évitez d’exposer les connexions à l’huile de turbine, car le ruban silicone n’est pas recommandé dans de telles applications. Acheminez le câble loin des zones à fort trafic pour éviter les dommages physiques. Suivez les directives du fabricant pour le couple et le dégagement appropriés.

Compatibilité

Le 330730-040-03-05 est compatible avec les sondes Bently Nevada 3300 XL 11 mm et les capteurs Proximitor 3300 XL. Il est conçu pour des longueurs de système de 5 ou 9 mètres, y compris le câble de prolongation. Le câble fonctionne avec un câblage de terrain standard (0,2 à 1,5 mm²) et peut être utilisé avec un câble triphasé blindé à trois conducteurs jusqu’à 305 mètres (1 000 pieds) entre le Proximitor et le moniteur.

Conseils de maintenance

Inspectez régulièrement le câble pour détecter tout signe d’usure, d’abrasion ou de dommage au blindage ou aux connecteurs. Gardez les connecteurs propres et secs. Si le câble est exposé à des produits chimiques agressifs ou à des températures extrêmes, vérifiez périodiquement son intégrité. Remplacez le câble si des dommages sont détectés pour maintenir la précision des mesures.

Conseils d’achat

Lors de la commande du Bently Nevada 330730-040-03-05, confirmez le numéro de modèle exact et les options pour garantir la compatibilité avec votre système existant. Envisagez d’acheter des câbles de rechange pour minimiser les temps d’arrêt. Vérifiez que la longueur du câble répond à vos exigences d’installation et vérifiez les homologations des agences pour votre région.

FAQ

1. Quelle est la longueur du câble de prolongation 330730-040-03-05 ?

La longueur du câble est de 4,0 mètres (13,1 pieds).

2. Le câble est-il blindé ?

Oui, il présente un blindage AISI 302 SST flexible avec une gaine extérieure FEP.

3. Quelle est la plage de température de fonctionnement ?

La plage de température de fonctionnement et de stockage est de -51°C à +177°C (-60°F à +351°F).

4. Puis-je utiliser ce câble avec n’importe quelle sonde 3300 XL ?

Il est conçu pour une utilisation avec les sondes 3300 XL 11 mm et les capteurs Proximitor compatibles.

5. Quelle est la capacité du câble ?

La capacité typique est de 69,9 pF/m (21,3 pF/pi).
