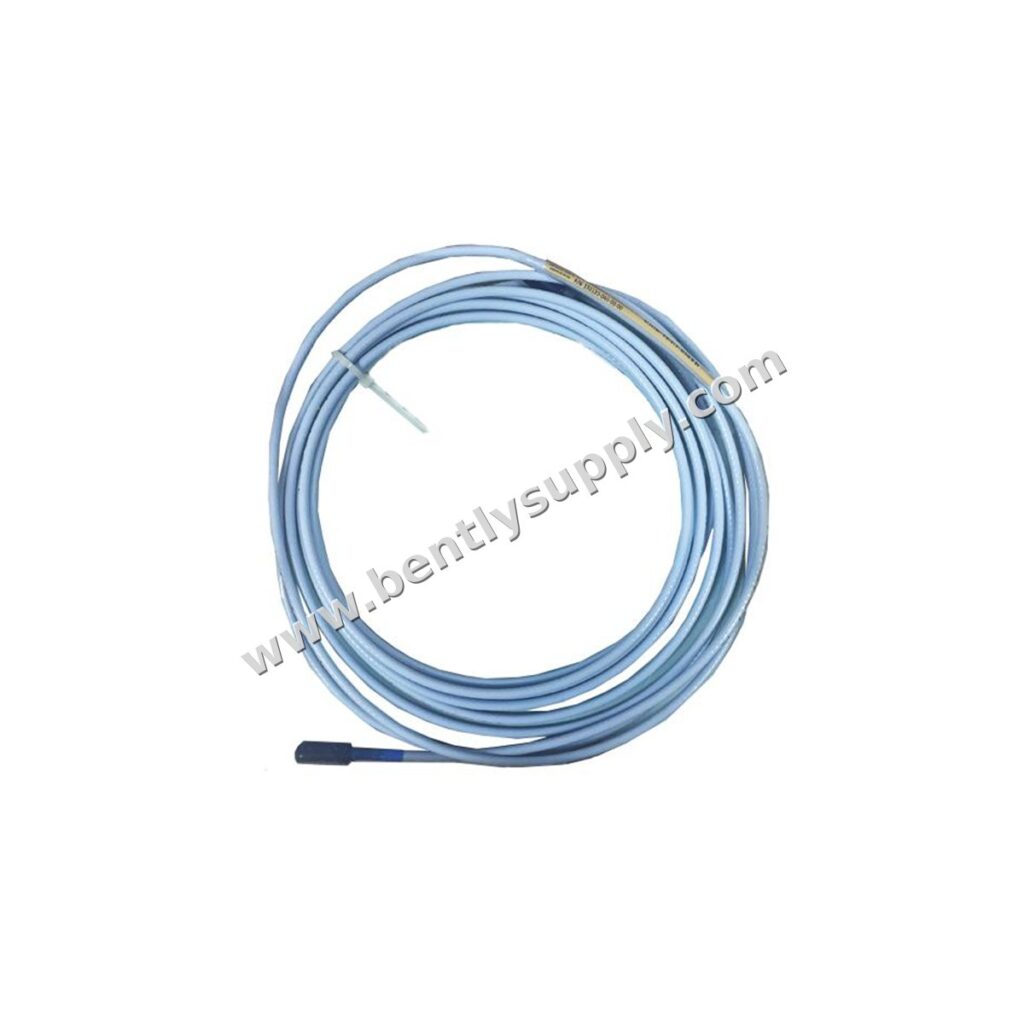

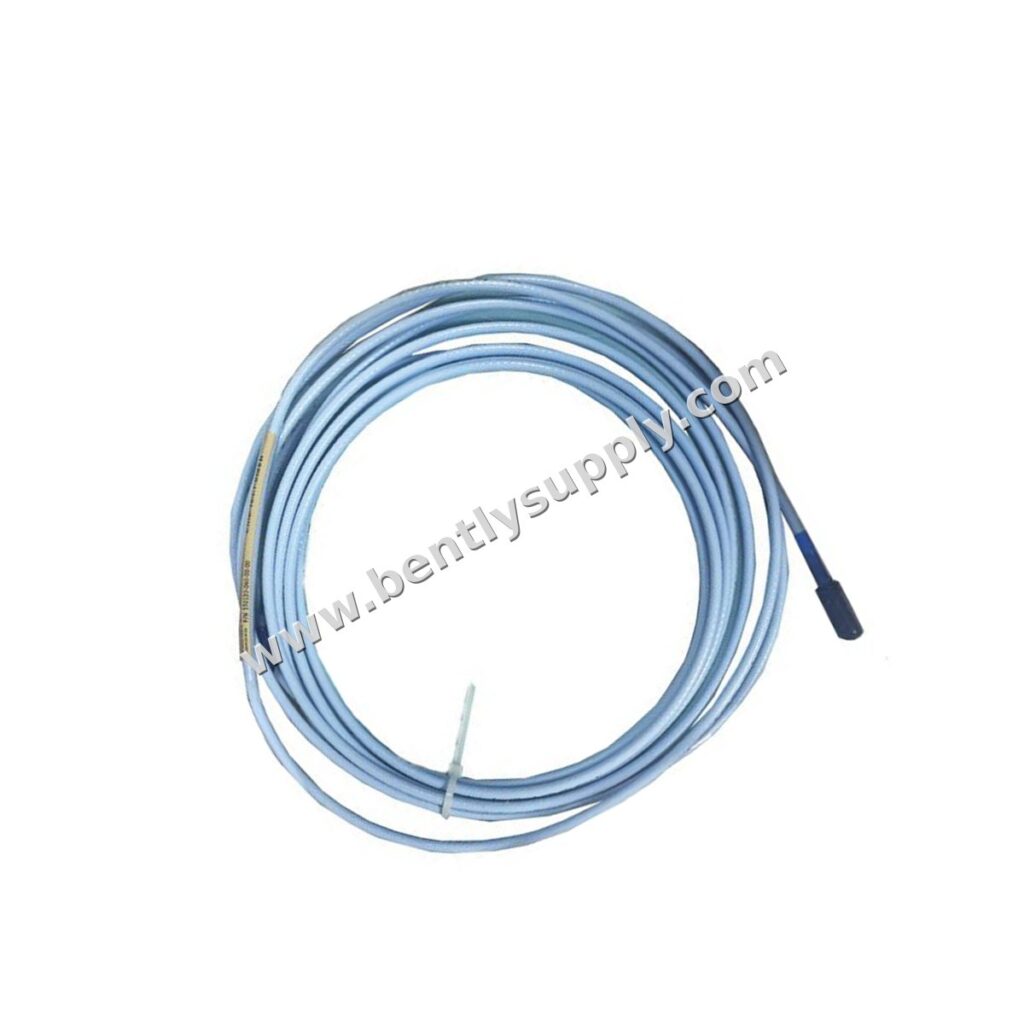

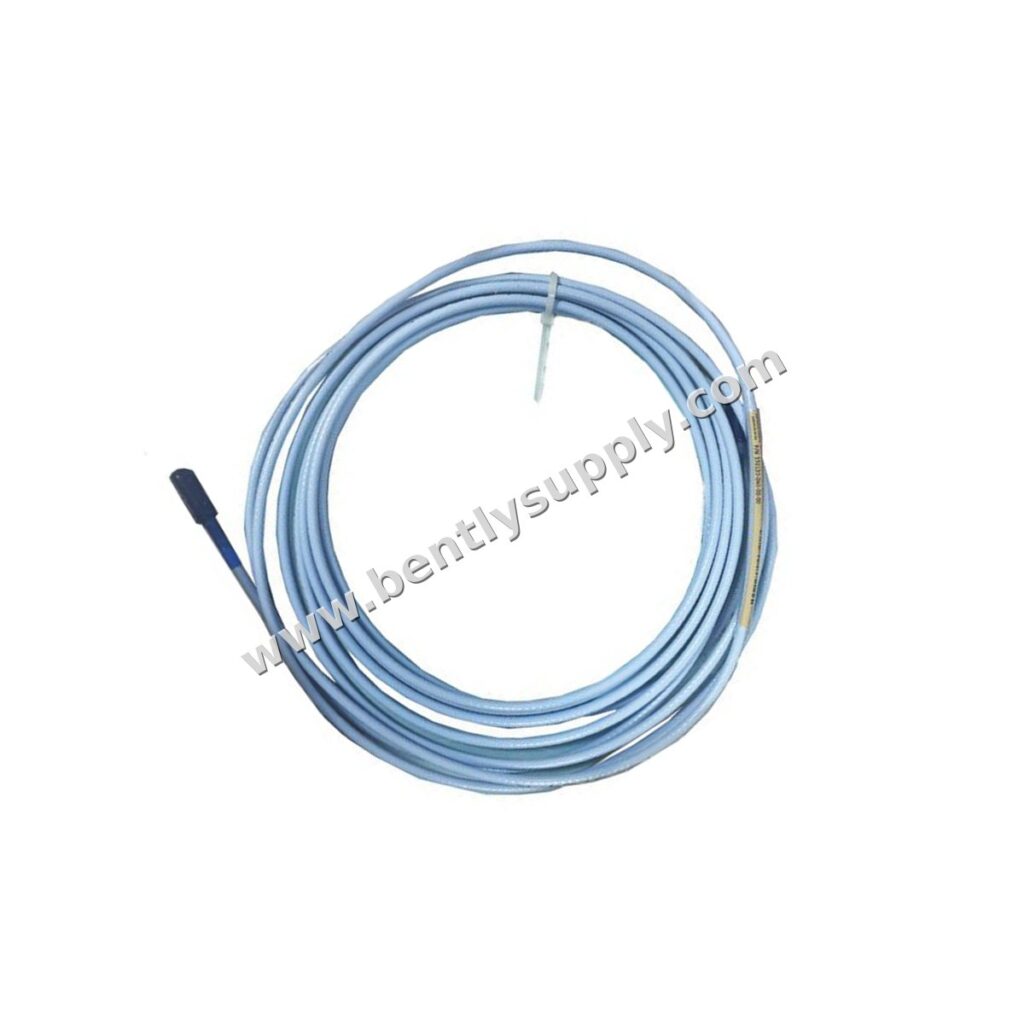

Bently Nevada 330730-040-02-00 Câble de prolongation 3300 XL 11 mm

Introduction du produit

Le Bently Nevada 330730-040-02-00 est un câble de prolongation 3300 XL 11 mm, fabriqué aux États-Unis. Ce câble de 4,0 mètres (13,1 pieds) est conçu pour connecter les sondes 3300 XL 11 mm aux capteurs Proximitor, assurant une transmission précise du signal pour la surveillance des conditions. Avec une option de câble standard et de protecteur de connecteur, il offre une protection environnementale renforcée, ce qui le rend adapté aux conditions humides ou moites. Le câble présente une construction triaxiale de 75 Ω, isolée en FEP, et est disponible avec une armure en acier inoxydable flexible en option. Ce câble de prolongation est un composant essentiel pour les systèmes de protection des machines surveillant les turbines, les compresseurs, les pompes et autres équipements rotatifs.

Paramètres techniques

• Modèle : 330730-040-02-00
• Longueur du câble : 4,0 mètres (13,1 pieds)
• Option de connecteur : Câble standard avec protecteur de connecteur
• Approbation réglementaire : Non requise
• Capacité du câble de prolongation : 69,9 pF/m (21,3 pF/pi) typique
• Matériau du câble de prolongation : Triaxial 75 Ω, isolé en fluoroéthylène propylène (FEP)
• Température de fonctionnement et de stockage : -51 °C à +177 °C (-60 °F à +351 °F)
• Poids : 0,18 kg (0,5 oz/pi) pour le câble standard ; version armée 0,56 kg (1,5 oz/pi)
• Résistance CC (longueur de 4,0 m) : Conducteur central à conducteur central : 1,0 ± 0,25 ohms ; Conducteur coaxial à conducteur coaxial : 0,3 ± 0,1 ohms
• Matériau du connecteur : Laiton plaqué or

Analyse des paramètres

Le câble de prolongation 330730-040-02-00 est conçu pour maintenir l’intégrité du signal sur sa longueur de 4 mètres. Sa faible capacité (69,9 pF/m) minimise l’atténuation du signal, assurant une transmission précise des données de vibration. Les valeurs de résistance CC du câble sont étroitement contrôlées pour garantir des performances constantes. La plage de température de fonctionnement de -51 °C à +177 °C permet un déploiement dans des environnements extrêmes. La version armée en option offre une protection mécanique supplémentaire, tandis que l’option protecteur de connecteur protège contre l’humidité. Ces paramètres garantissent un fonctionnement fiable dans des environnements industriels exigeants.

Scénarios d’application

Ce câble de prolongation est largement utilisé dans les systèmes de surveillance des conditions des machines pour :

• Turbines (vapeur, gaz, hydrauliques)
• Compresseurs
• Pompes
• Moteurs électriques
• Générateurs
• Autres machines rotatives

Il fait partie intégrante du système de sonde de proximité 3300 XL, connectant la sonde au Proximitor, qui transmet ensuite les signaux à l’équipement de surveillance. La conception robuste du câble assure une mesure précise des vibrations et de la position de l’arbre, essentielle pour la maintenance prédictive et la protection.

Guide d’installation

Lors de l’installation du câble de prolongation 330730-040-02-00, suivez ces directives :

1. Assurez-vous que le système est hors tension avant l’installation.
2. Connectez le câble de prolongation à la sonde et au Proximitor à l’aide des connecteurs plaqués or. Serrez fermement mais évitez de trop serrer.
3. Si des protecteurs de connecteur sont utilisés, appliquez du ruban silicone (fourni avec chaque câble) comme alternative. Remarque : Le ruban silicone n’est pas recommandé lorsque la connexion sera exposée à l’huile de turbine.
4. Acheminez le câble loin des surfaces à haute température et des bords tranchants. Utilisez des colliers de câble pour le fixer.
5. Pour les câbles armés, assurez-vous que l’armure est correctement mise à la terre conformément aux codes électriques locaux.
6. Après l’installation, vérifiez la continuité et la résistance d’isolement à l’aide d’un multimètre.

Compatibilité

Ce câble de prolongation est compatible avec les sondes Bently Nevada 3300 XL 11 mm et les capteurs Proximitor 3300 XL. Il est conçu pour une utilisation dans des longueurs de système de 5 ou 9 mètres, y compris le câble de prolongation. Le câble fonctionne avec un câblage de terrain standard de 0,2 à 1,5 mm² (16 à 24 AWG), avec une longueur maximale de 305 mètres (1 000 pieds) entre le Proximitor et le moniteur. Il fait partie de la série 3300 et est interchangeable avec d’autres câbles de prolongation 3300 XL de même longueur et options.

Conseils de maintenance

Pour assurer une fiabilité à long terme :

• Inspectez périodiquement les connecteurs pour détecter la corrosion ou les dommages. Nettoyez avec un nettoyant de contact approprié si nécessaire.
• Vérifiez que le câble ne présente pas de coupures, d’abrasions ou de pliures, en particulier dans les zones à fortes vibrations.
• Assurez-vous que les protecteurs de connecteur sont intacts et correctement scellés.
• Si le câble est exposé à de l’huile ou à des produits chimiques, nettoyez-le avec un solvant doux et inspectez-le pour détecter toute détérioration.
• Remplacez le câble si des dommages sont constatés ou si les mesures deviennent erratiques.

Conseils d’achat

Lors de la commande du Bently Nevada 330730-040-02-00, vérifiez le numéro de modèle pour vous assurer qu’il correspond à vos exigences système. Considérez ce qui suit :

• Confirmez la longueur de câble requise (040 = 4,0 mètres).
• Choisissez l’option de connecteur appropriée (02 = standard avec protecteur de connecteur).
• Spécifiez l’approbation réglementaire si nécessaire (00 = non requise).
• Si votre application implique des environnements difficiles, envisagez la version armée (en option).
• Achetez auprès de distributeurs agréés pour garantir des pièces authentiques et un support de garantie.

FAQ

Q : Quelle est la longueur du câble 330730-040-02-00 ?

R : La longueur du câble est de 4,0 mètres (13,1 pieds).

Q : Ce câble de prolongation peut-il être utilisé avec des sondes 3300 XL 8 mm ?

R : Non, ce câble est spécifiquement conçu pour les sondes 3300 XL 11 mm. Pour les sondes 8 mm, utilisez le câble de prolongation 3300 XL 8 mm correspondant.

Q : Quelle est la température de fonctionnement maximale ?

R : La plage de température de fonctionnement et de stockage est de -51 °C à +177 °C (-60 °F à +351 °F).

Q : Le protecteur de connecteur est-il inclus ?

R : Oui, le modèle 330730-040-02-00 comprend un câble standard avec protecteur de connecteur.

Q : Puis-je utiliser du ruban silicone au lieu du protecteur de connecteur ?

R : Oui, du ruban silicone est fourni avec chaque câble de prolongation et peut être utilisé comme alternative. Cependant, il n’est pas recommandé lorsque la connexion sera exposée à l’huile de turbine.
