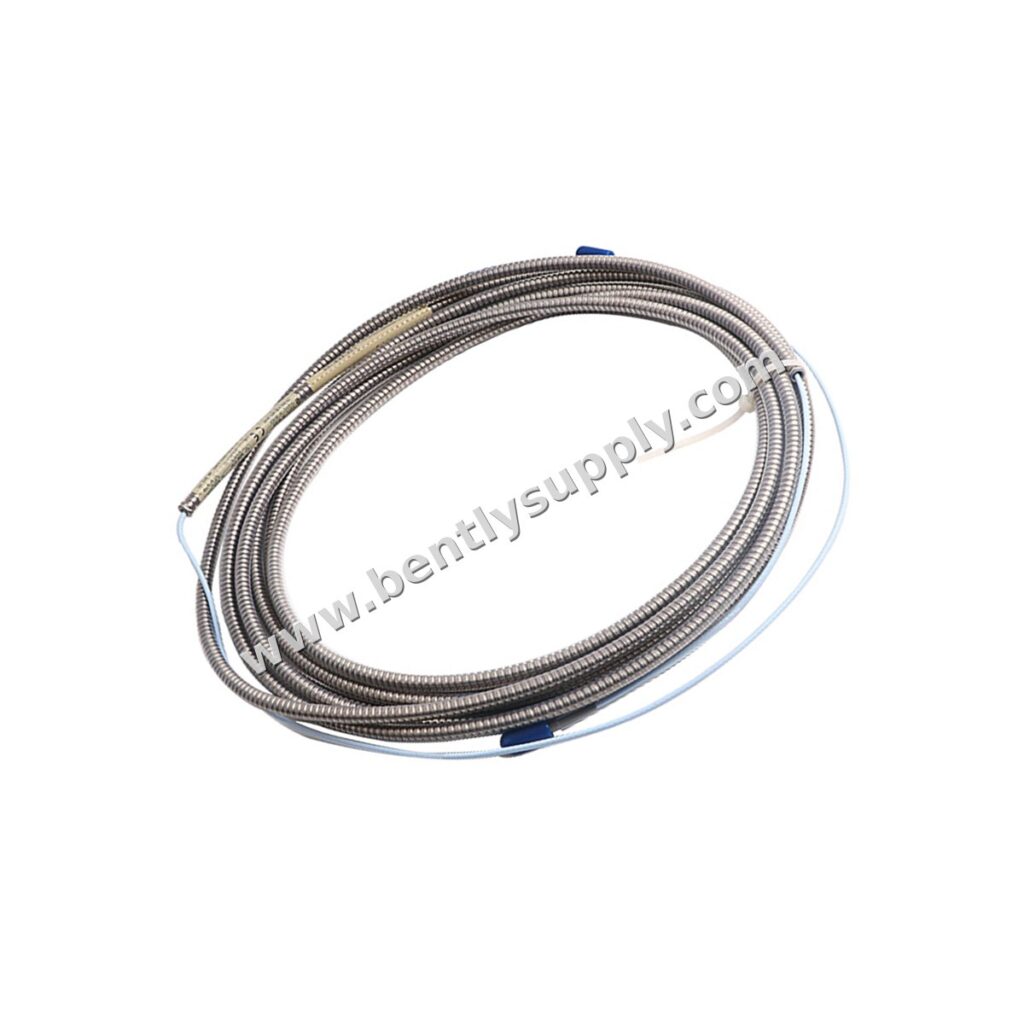

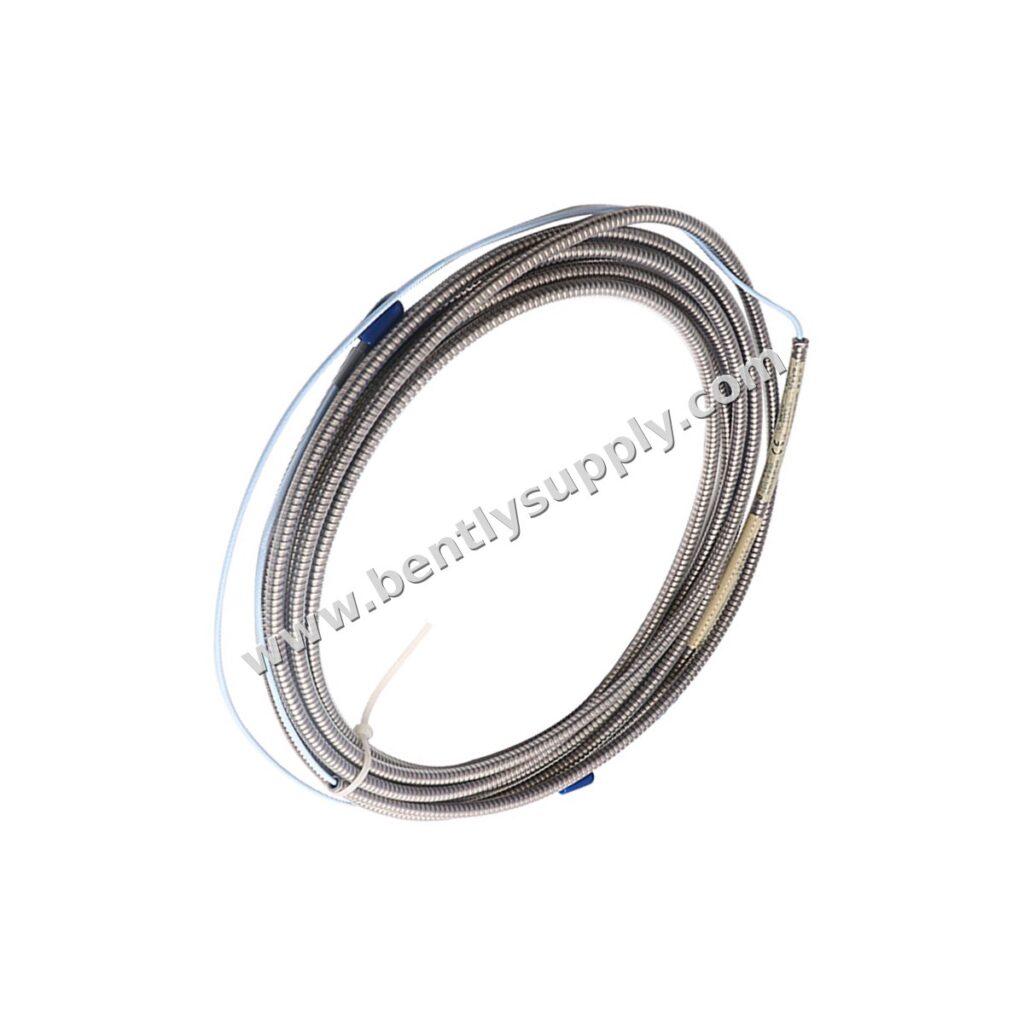

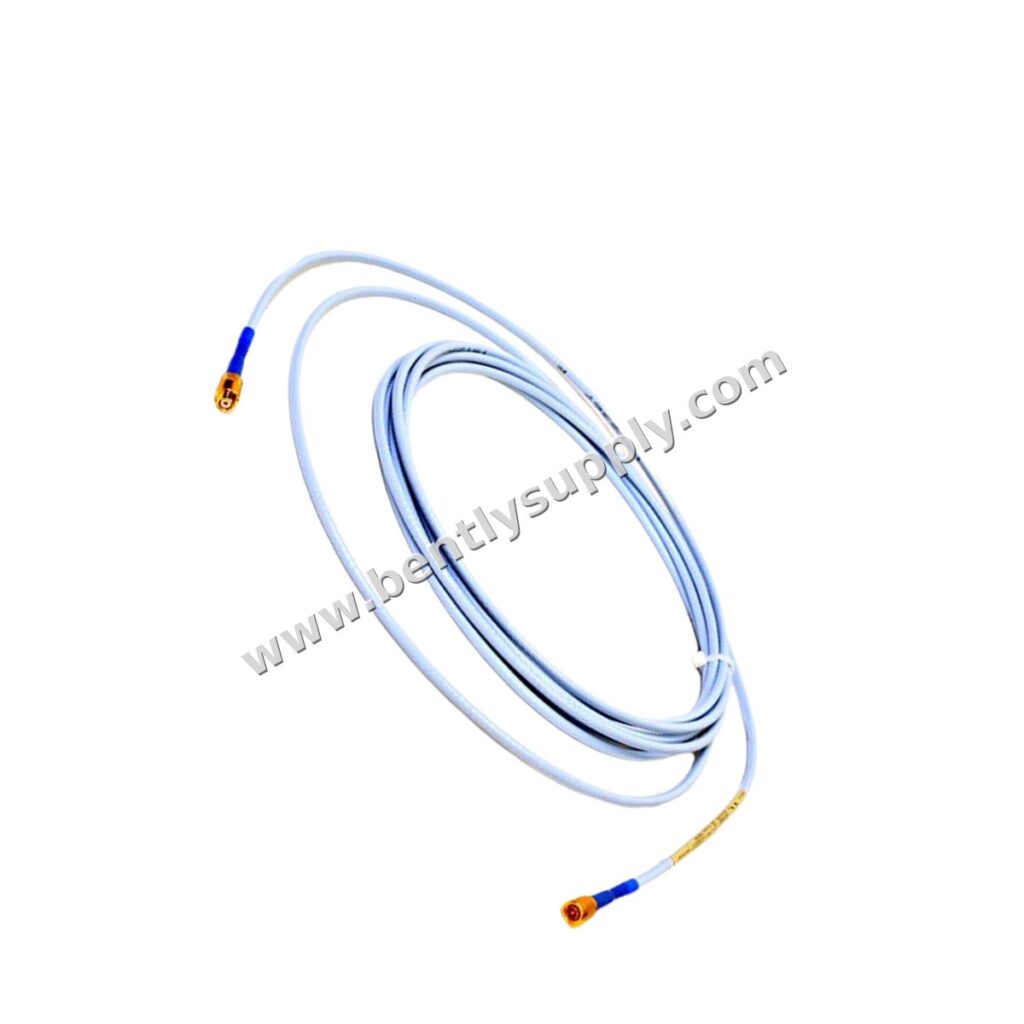

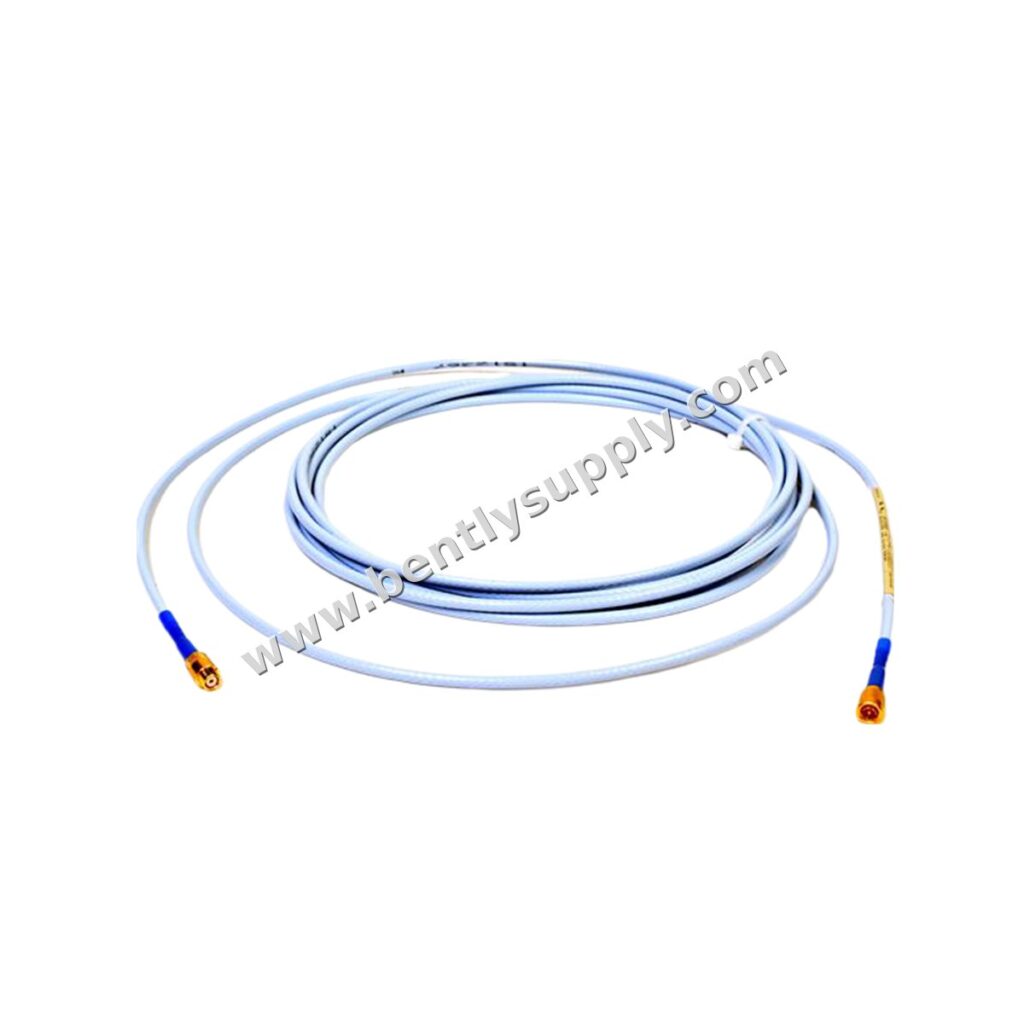

Bently Nevada 330730-040-00-00 3300 XL 11 mm Rallonge

Introduction du produit

La Bently Nevada 330730-040-00-00 est une rallonge 3300 XL 11 mm, conçue pour connecter les sondes 3300 XL 11 mm aux capteurs Proximitor dans les systèmes de surveillance des vibrations. Fabriquée aux États-Unis, cette rallonge assure l’intégrité du signal sur une longueur de 4,0 mètres (13,1 pieds), avec une construction de câble standard et sans option d’approbation réglementaire. C’est un composant essentiel pour la surveillance précise de l’état des machines rotatives.

Paramètres techniques

• Modèle : 330730-040-00-00
• Longueur : 4,0 mètres (13,1 pieds)
• Capacité : 69,9 pF/m (21,3 pF/pi) typique
• Résistance CC (conducteur central) : 1,0 ± 0,25 ohms
• Résistance CC (conducteur coaxial) : 0,3 ± 0,1 ohms
• Température de fonctionnement/stockage : -51 °C à +177 °C (-60 °F à +351 °F)
• Poids : 0,18 kg (câble standard)
• Matériau : triaxial 75 ohms, isolé FEP
• Matériau du connecteur : laiton plaqué or

Analyse des paramètres

La rallonge 330730-040-00-00 est conçue pour une perte de signal minimale et des performances stables. Sa faible capacité (69,9 pF/m) assure une transmission précise du signal sur la longueur de 4 mètres. Les valeurs de résistance CC sont étroitement contrôlées pour maintenir la précision du système. La large plage de température (-51 °C à +177 °C) permet un fonctionnement dans des environnements extrêmes, des climats froids aux zones de turbines à haute température. Les connecteurs plaqués or offrent une résistance à la corrosion et un contact électrique fiable.

Scénarios d’application

Cette rallonge est largement utilisée dans les machines rotatives industrielles, notamment les turbines, les compresseurs, les pompes et autres équipements critiques. Elle fait partie du système de surveillance de proximité 3300 XL, qui mesure les vibrations et la position de l’arbre. Les applications typiques incluent :

• Turbines à vapeur et à gaz
• Compresseurs centrifuges et axiaux
• Pompes et moteurs
• Générateurs et boîtes de vitesses

Guide d’installation

Installez la rallonge 330730-040-00-00 entre la sonde 3300 XL et le capteur Proximitor. Assurez-vous que le câble est acheminé loin des surfaces à haute température et des bords tranchants. Utilisez le ruban silicone fourni ou les protecteurs de connecteur pour sceller les connexions, en particulier dans les environnements humides ou huileux. Ne dépassez pas la résistance maximale à la traction de 330 N (75 livres) au niveau du boîtier de la sonde et de 270 N (60 livres) au niveau des connecteurs. Reportez-vous au manuel d’entretien pour des instructions détaillées.

Compatibilité

Cette rallonge est compatible avec les sondes Bently Nevada 3300 XL 11 mm et les capteurs Proximitor 3300 XL. Elle prend en charge des longueurs de système de 5 ou 9 mètres lorsqu’elle est combinée avec la sonde et la rallonge. Le câble est conçu pour être utilisé avec les systèmes de surveillance standard 3300 XL.

Conseils de maintenance

Inspectez régulièrement le câble pour détecter tout dommage, en particulier au niveau des connecteurs et des courbures. Gardez les connecteurs propres et secs. Si le câble est exposé à l’huile ou à l’humidité, utilisez des protecteurs de connecteur ou du ruban silicone pour éviter toute contamination. Remplacez le câble si des signes d’usure ou de dégradation du signal sont observés.

Conseils d’achat

Lors de la commande du 330730-040-00-00, vérifiez le numéro de pièce pour vous assurer de la longueur et des options correctes. Envisagez d’acheter des protecteurs de connecteur (option -05) pour une protection environnementale renforcée. Pour les applications présentant un risque de fuite de fluide, envisagez l’option de câble FluidLoc. Approvisionnez-vous toujours auprès de canaux autorisés Bently Nevada pour garantir des pièces authentiques et la garantie.

FAQ

Quelle est la longueur du câble 330730-040-00-00 ?

La longueur du câble est de 4,0 mètres (13,1 pieds).

Ce câble peut-il être utilisé avec les sondes 3300 XL ?

Oui, il est spécifiquement conçu pour les sondes 3300 XL 11 mm.

Quelle est la plage de température ?

La plage de température de fonctionnement et de stockage est de -51 °C à +177 °C (-60 °F à +351 °F).

Le câble est-il blindé ?

Non, le câble standard (option 00) n’est pas blindé. Des versions blindées sont disponibles en option.

Comment protéger les connexions ?

Utilisez le ruban silicone fourni ou les protecteurs de connecteur en option pour protéger les connexions de l’humidité et de l’huile.
