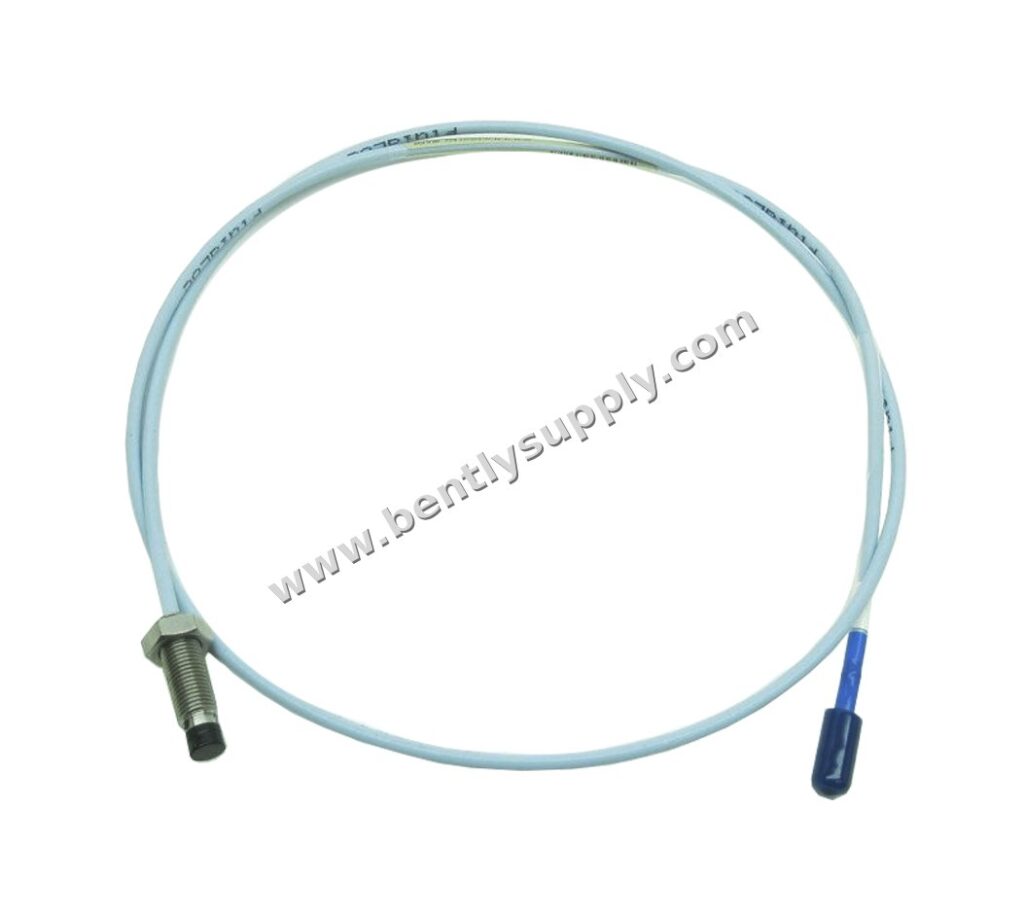

Bently Nevada 330710-000-050-50-02-00 3300 XL 11 mm Proximity Probe

Introduction du produit

La sonde de proximité Bently Nevada 330710-000-050-50-02-00 est une sonde 3300 XL 11 mm conçue pour des mesures précises de vibration et de position dans les machines rotatives critiques. Fabriquée aux États-Unis, cette sonde est dotée d’un filetage M16 x 1,5, d’un câble blindé et d’une longueur totale de 5,0 mètres (16,4 pieds). Elle est conçue pour être utilisée uniquement avec le capteur Proximitor de cinq mètres, garantissant des performances et une fiabilité optimales.

Paramètres techniques

• Modèle : 330710-000-050-50-02-00
• Longueur non filetée : 0 mm
• Longueur totale du boîtier : 50 mm
• Longueur totale : 5,0 mètres (16,4 pieds)
• Connecteur : Connecteur coaxial miniature ClickLoc, câble standard
• Approbation réglementaire : Non requise
• Résistance continue de la sonde (RPROBE) : 7,2 ± 0,8 ohms (pour une longueur de 5,0 m)
• Matériau de la pointe de la sonde : Polyphénylène sulfure (PPS)
• Matériau du boîtier de la sonde : Acier inoxydable AISI 304
• Spécification du câble : Triaxial 75 Ω, isolé FEP
• Couple de serrage du boîtier de la sonde : M16x1,5 – 63,3 N•m (560 in•lb)
• Couple de serrage connecteur à connecteur : Serrage à la main (recommandé), 0,565 N•m (5 in•lb) maximum
• Rayon de courbure minimal : 25,4 mm (1,0 po)
• Filetage : M16x1,5, engagement maximal de 24 mm
• Température de fonctionnement/stockage : -52°C à +177°C (-62°F à +351°F)

Analyse des paramètres

La 330710-000-050-50-02-00 offre une longueur de câble de 5 mètres, spécialement adaptée au Proximitor de cinq mètres pour une transmission précise du signal. La résistance continue de la sonde de 7,2 ± 0,8 ohms garantit des performances constantes. Le filetage M16x1,5 et la longueur du boîtier de 50 mm offrent des options de montage robustes. Le connecteur coaxial miniature ClickLoc permet une installation rapide et sécurisée. La sonde est conçue pour des surfaces cibles planes avec un diamètre minimal recommandé de 30,5 mm (1,2 po) et des diamètres d’arbre d’au moins 152 mm (6,0 po) pour éviter les limitations de diaphonie.

Scénarios d’application

Cette sonde de proximité est idéale pour surveiller les vibrations et la position axiale dans les turbines, les compresseurs, les pompes et autres machines rotatives. Elle est couramment utilisée dans des applications critiques telles que les turbines à vapeur, les turbines à gaz, les compresseurs centrifuges et les grandes pompes où une mesure précise est essentielle pour la maintenance prédictive et la protection des machines.

Guide d’installation

Lors de l’installation de la 330710-000-050-50-02-00, assurez-vous que le boîtier de la sonde est serré à 63,3 N•m (560 in•lb) pour les filetages M16x1,5. Le connecteur doit être serré à la main, avec un couple maximal de 0,565 N•m (5 in•lb). Maintenez un rayon de courbure minimal de 25,4 mm (1,0 po) pour le câble. La sonde doit être utilisée uniquement avec le capteur Proximitor de cinq mètres. Vérifiez que la surface cible respecte la taille recommandée pour éviter la diaphonie.

Compatibilité

La 330710-000-050-50-02-00 fait partie de la série 3300 XL et est compatible avec les systèmes de surveillance Bently Nevada 3300/3500 lorsqu’elle est associée au Proximitor approprié. Elle est conçue pour être utilisée uniquement avec le capteur Proximitor de cinq mètres.

Conseils de maintenance

Inspectez régulièrement le câble et le connecteur de la sonde pour détecter tout dommage. Gardez la pointe de la sonde propre et exempte de débris. Évitez d’exposer la sonde à des températures inférieures à -34°C (-30°F), car cela pourrait provoquer une défaillance prématurée du joint d’étanchéité. Assurez un couple de serrage approprié lors de l’installation pour éviter tout desserrage.

Conseils d’achat

Lors de la commande de la Bently Nevada 330710-000-050-50-02-00, confirmez que la longueur totale (5,0 mètres) correspond à vos exigences d’application. Vérifiez que le type de filetage (M16x1,5) est adapté à votre configuration de montage. Cette sonde est un produit authentique Bently Nevada, fabriqué aux États-Unis, garantissant une haute qualité et une fiabilité.

FAQ

Q : Quelle est la longueur totale de la 330710-000-050-50-02-00 ?

R : La longueur totale est de 5,0 mètres (16,4 pieds).

Q : Cette sonde peut-elle être utilisée avec n’importe quel Proximitor ?

R : Non, elle est conçue pour être utilisée uniquement avec le capteur Proximitor de cinq mètres.

Q : Quelle est la plage de température de fonctionnement ?

R : La plage de température de fonctionnement et de stockage est de -52°C à +177°C (-62°F à +351°F).

Q : Quel est le couple de serrage recommandé pour le boîtier de la sonde ?

R : Pour les filetages M16x1,5, le couple recommandé est de 63,3 N•m (560 in•lb).

Q : Quel type de connecteur possède cette sonde ?

R : Elle possède un connecteur coaxial miniature ClickLoc.
