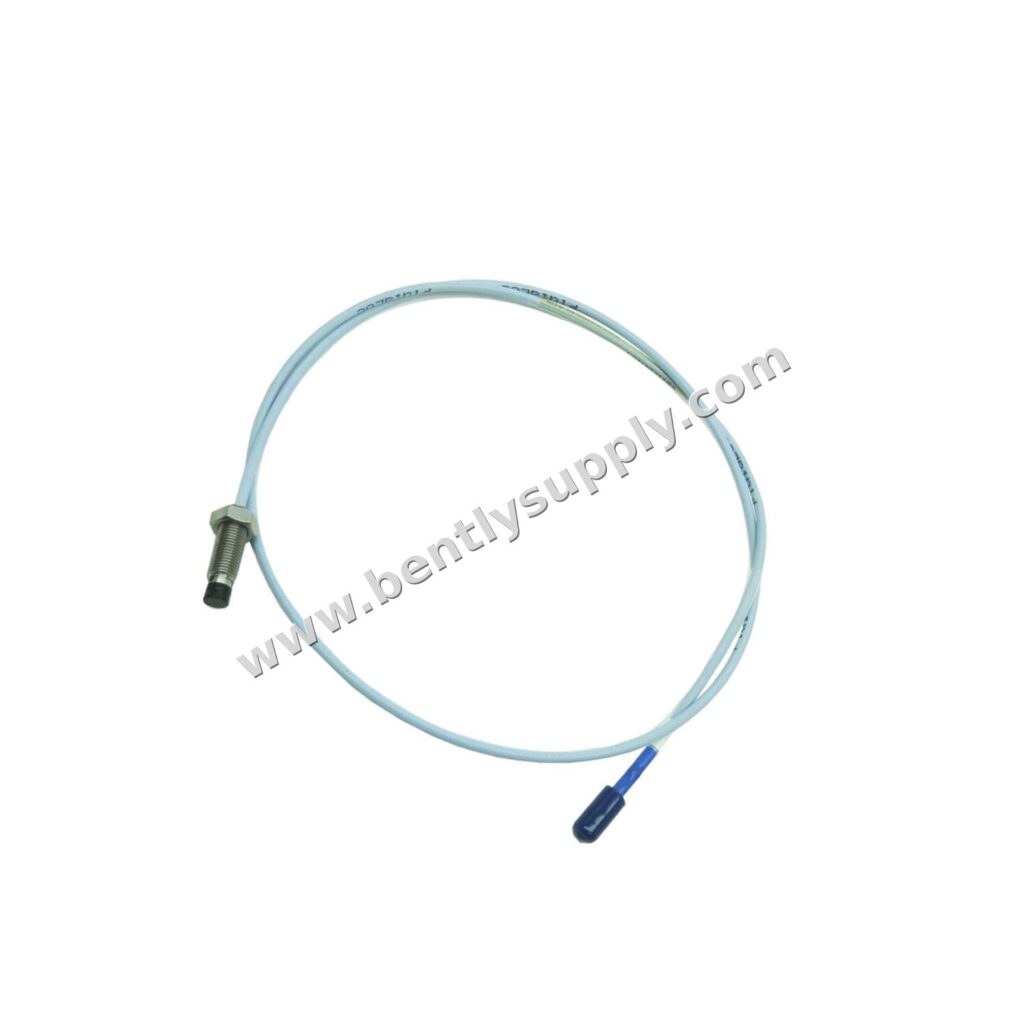

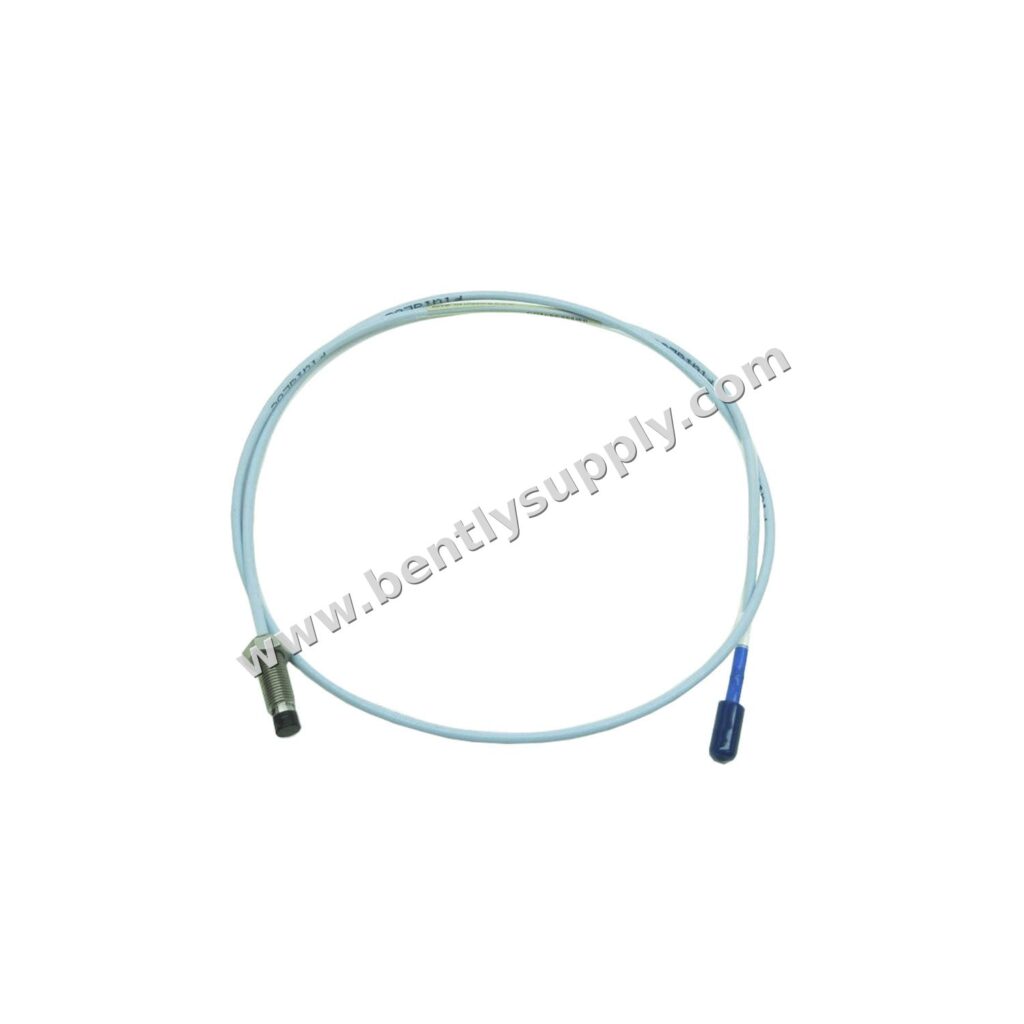

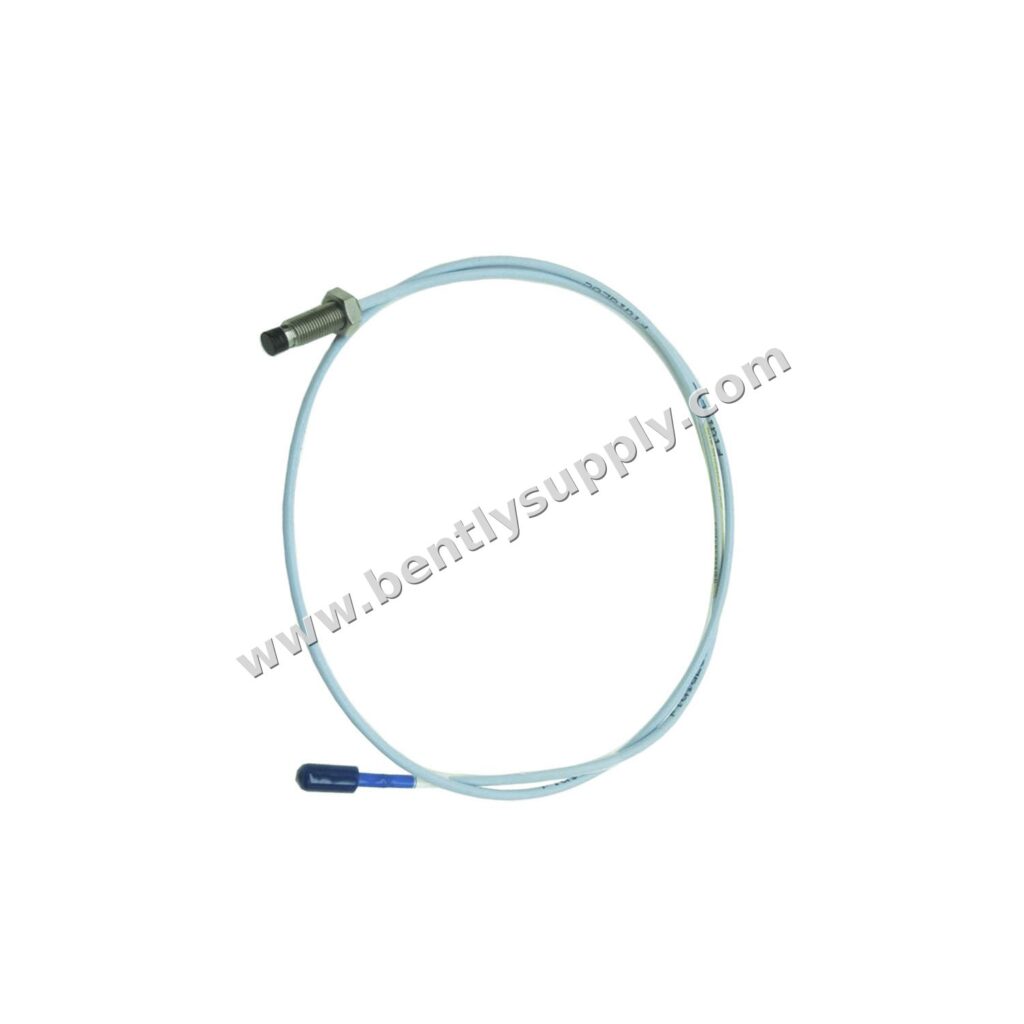

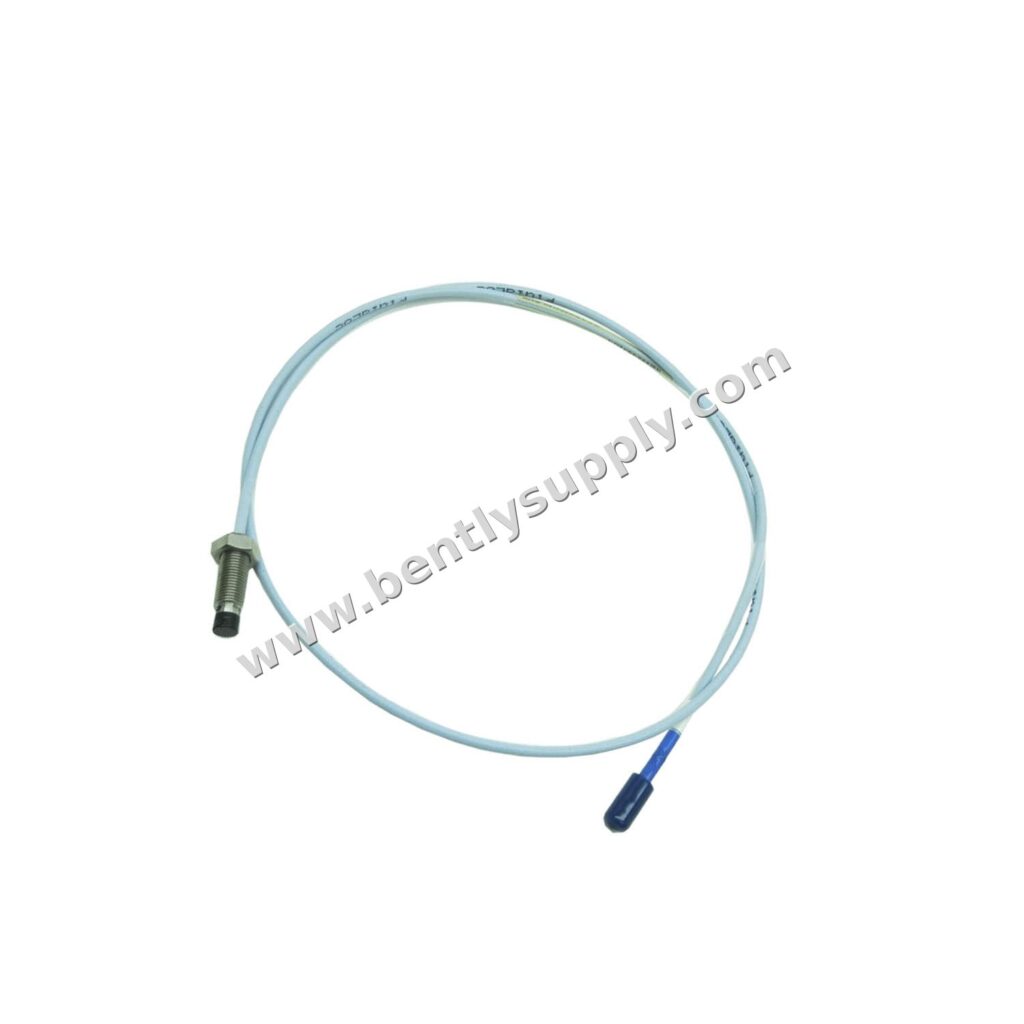

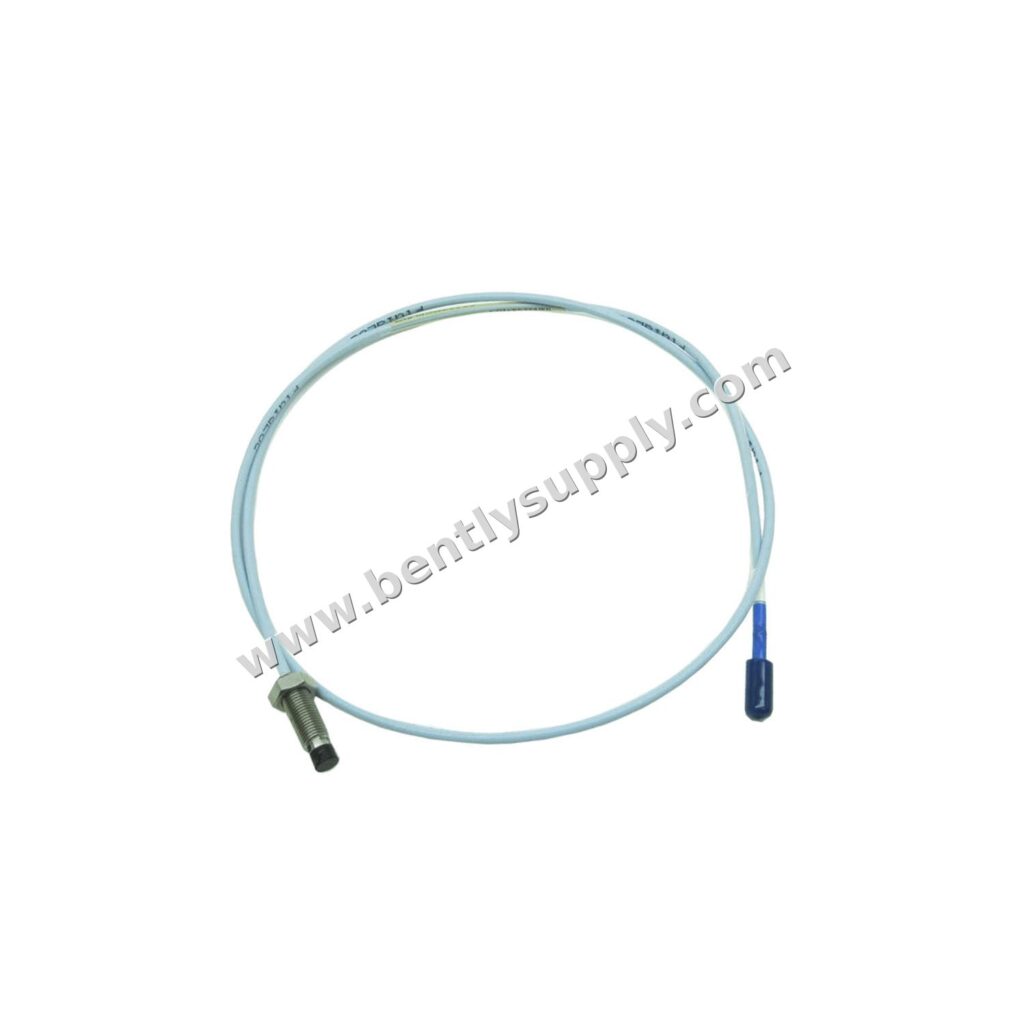

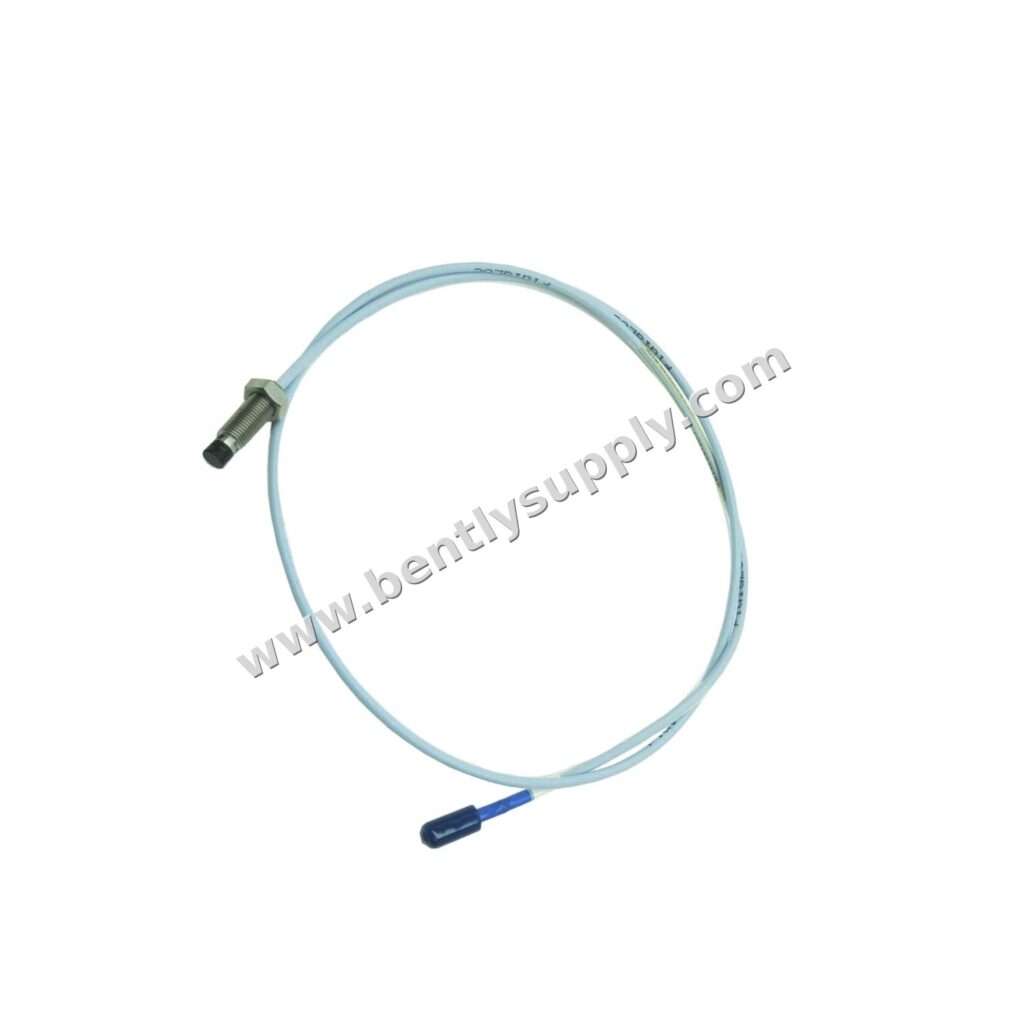

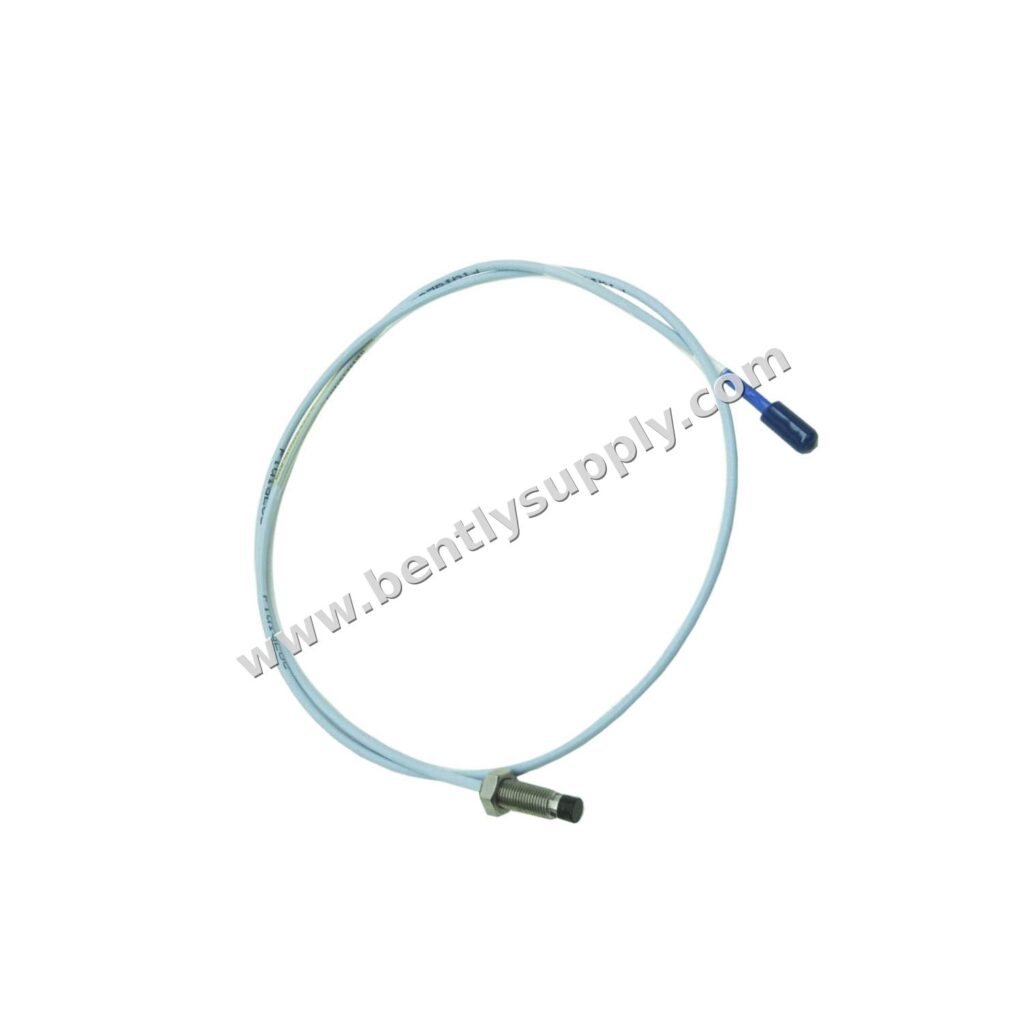

Bently Nevada 330710-000-050-10-02-00 3300 XL 11 mm Proximity Probe

Introduction du produit

La sonde de proximité Bently Nevada 330710-000-050-10-02-00 est une sonde de précision 3300 XL 11 mm conçue pour une surveillance fiable des vibrations et de la position dans les machines rotatives critiques. Fabriquée aux États-Unis, cette sonde est dotée d’un boîtier fileté M16 x 1,5 avec protection blindée, d’une longueur totale de boîtier de 50 mm et d’une longueur totale de 1,0 mètre. Elle est équipée d’un connecteur coaxial miniature ClickLoc et d’un câble standard, ce qui la rend idéale pour une utilisation avec les systèmes de surveillance Bently Nevada 3300/3500.

Paramètres techniques

• Résistance DC de la sonde : 5,9 ± 0,5 ohms (conducteur central à conducteur externe)
• Matériau de la pointe de la sonde : Polyphénylène sulfure (PPS)
• Matériau du boîtier de la sonde : Acier inoxydable AISI 304
• Câble de la sonde : Triaxial 75 Ω, isolé FEP
• Filetage du boîtier de la sonde : M16 x 1,5
• Engagement maximal du filetage : 24 mm
• Couple de serrage du boîtier de la sonde : Max 63,3 N·m, recommandé 21,1 N·m
• Couple de serrage du connecteur : Max 0,565 N·m (serrage à la main)
• Rayon de courbure minimal : 25,4 mm (avec ou sans blindage)
• Température de fonctionnement : -52°C à +177°C
• Température de stockage : -52°C à +105°C
• Humidité relative : 100% avec condensation (non submersible)

Analyse des paramètres

Le modèle 330710-000-050-10-02-00 est configuré avec une longueur non filetée de 0 mm, une longueur totale de boîtier de 50 mm et une longueur totale de 1,0 mètre. Le connecteur coaxial miniature ClickLoc assure une installation sécurisée et rapide. La sonde est conçue pour respecter les limites de diaphonie avec un diamètre minimal recommandé de la surface plane cible de 30,5 mm et un diamètre d’arbre de 152 mm. Sa construction robuste et ses plages de température la rendent adaptée aux environnements industriels difficiles.

Scénarios d’application

Cette sonde de proximité est largement utilisée pour les mesures de vibrations radiales et de position axiale dans les turbines, compresseurs, pompes et autres machines rotatives. Elle est compatible avec les systèmes de surveillance Bently Nevada 3300 et 3500, fournissant des données précises pour la maintenance prédictive et la protection des machines.

Guide d’installation

Installez la sonde en utilisant le couple recommandé de 21,1 N·m (187 in·lb) pour le boîtier M16 x 1,5. Assurez-vous que le connecteur est serré à la main, avec un couple maximal de 0,565 N·m. Maintenez un rayon de courbure minimal de 25,4 mm pour le câble. Vérifiez que la surface cible respecte la taille minimale recommandée et que l’entrefer est réglé selon les exigences du système.

Compatibilité

La 330710-000-050-10-02-00 fait partie de la série 3300 XL et est compatible avec les racks, proximiteurs et câbles de prolongation Bently Nevada 3300/3500. Elle utilise un connecteur coaxial miniature ClickLoc, standard pour cette série.

Conseils de maintenance

Inspectez régulièrement le câble et le connecteur de la sonde pour détecter tout dommage. Gardez la pointe de la sonde propre et exempte de débris. Évitez d’exposer la sonde à des températures inférieures à -34°C, car cela pourrait provoquer une défaillance prématurée du joint d’étanchéité. Des vérifications d’étalonnage doivent être effectuées périodiquement pour garantir la précision des mesures.

Conseils d’achat

Lors de la commande, vérifiez le numéro de modèle 330710-000-050-10-02-00 pour garantir la configuration correcte. Envisagez d’acheter des sondes de rechange pour minimiser les temps d’arrêt. Pour les applications nécessitant des tests de pression ou des configurations personnalisées, contactez notre service de conception sur mesure.

FAQ

Quelle est la longueur totale de cette sonde ?

La longueur totale est de 1,0 mètre (3,3 pieds).

Quel type de connecteur utilise-t-elle ?

Elle utilise un connecteur coaxial miniature ClickLoc.

Cette sonde est-elle adaptée aux environnements à haute température ?

Oui, elle fonctionne jusqu’à +177°C.

Cette sonde peut-elle être utilisée avec les systèmes de surveillance 3500 ?

Oui, elle est compatible avec les systèmes 3300 et 3500.

Quel est le couple d’installation recommandé ?

Le couple recommandé est de 21,1 N·m (187 in·lb).
