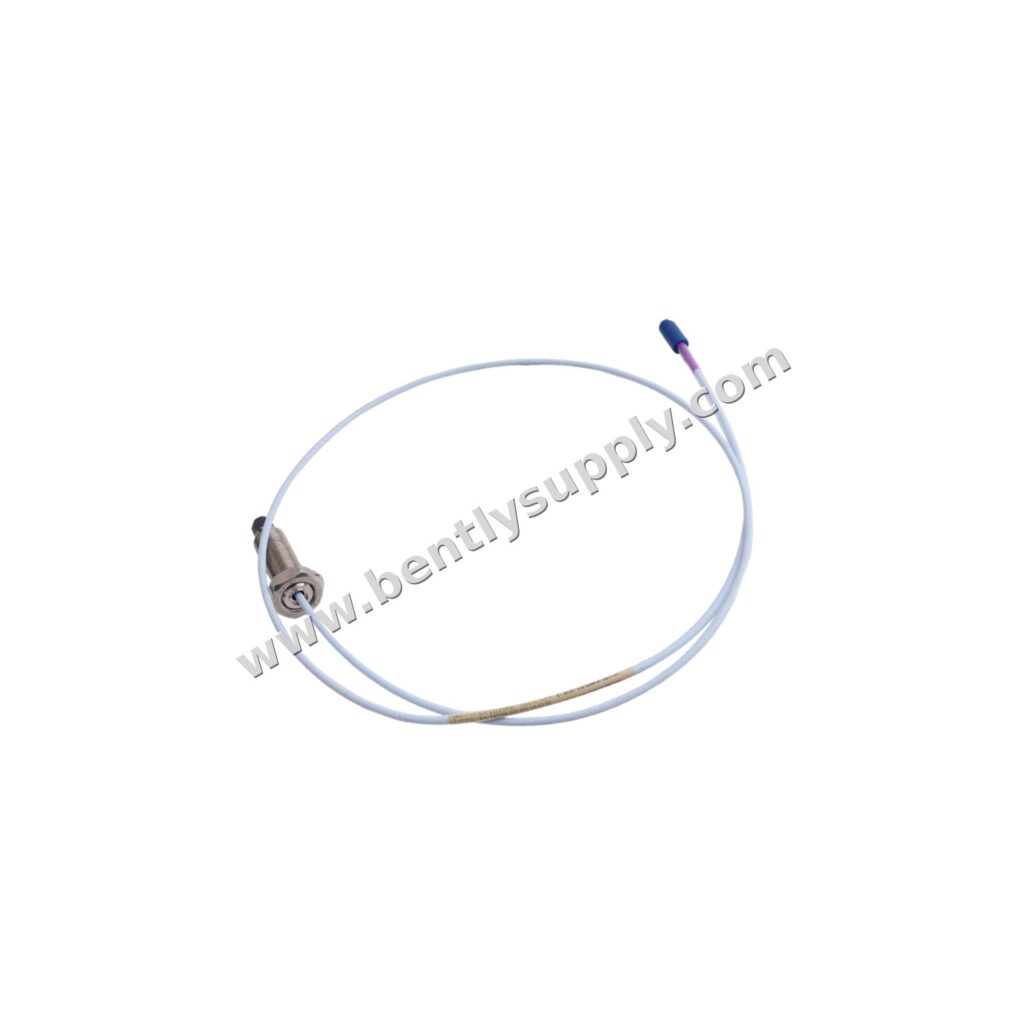

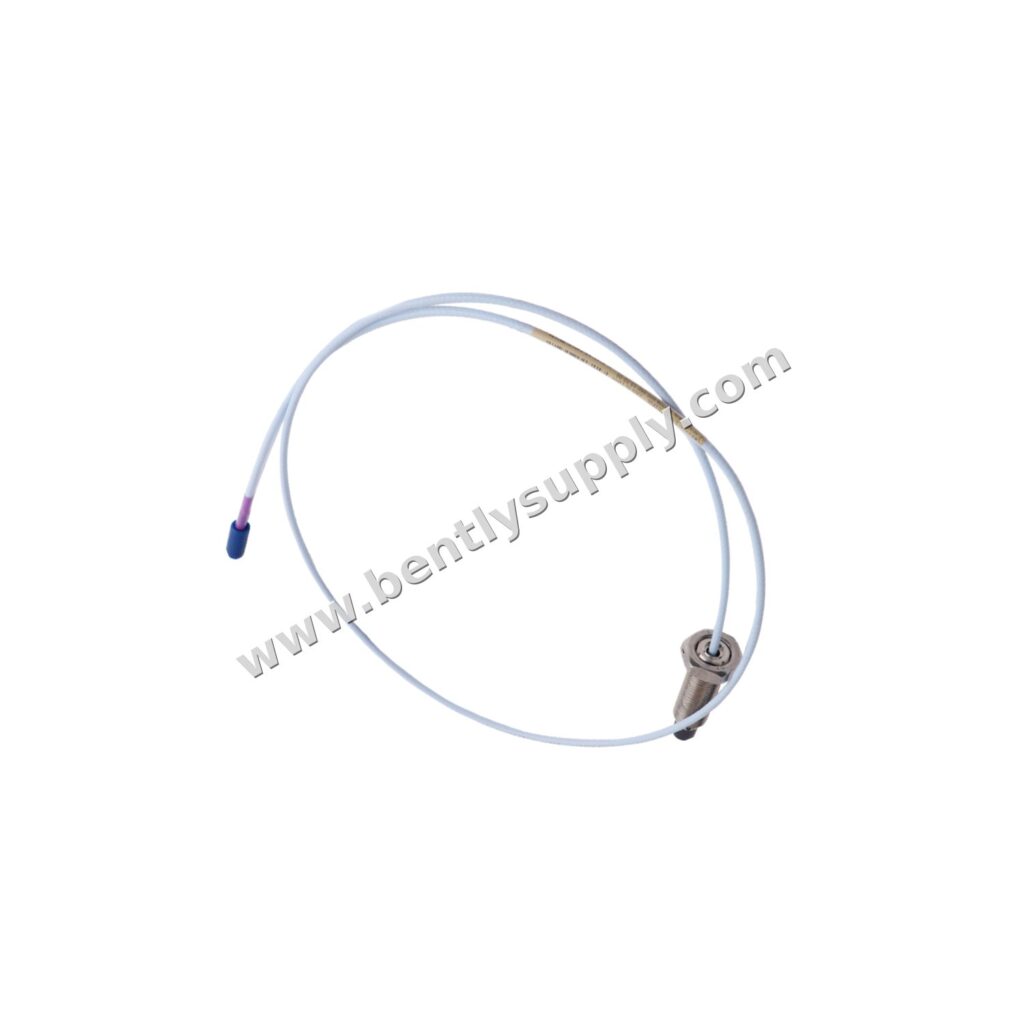

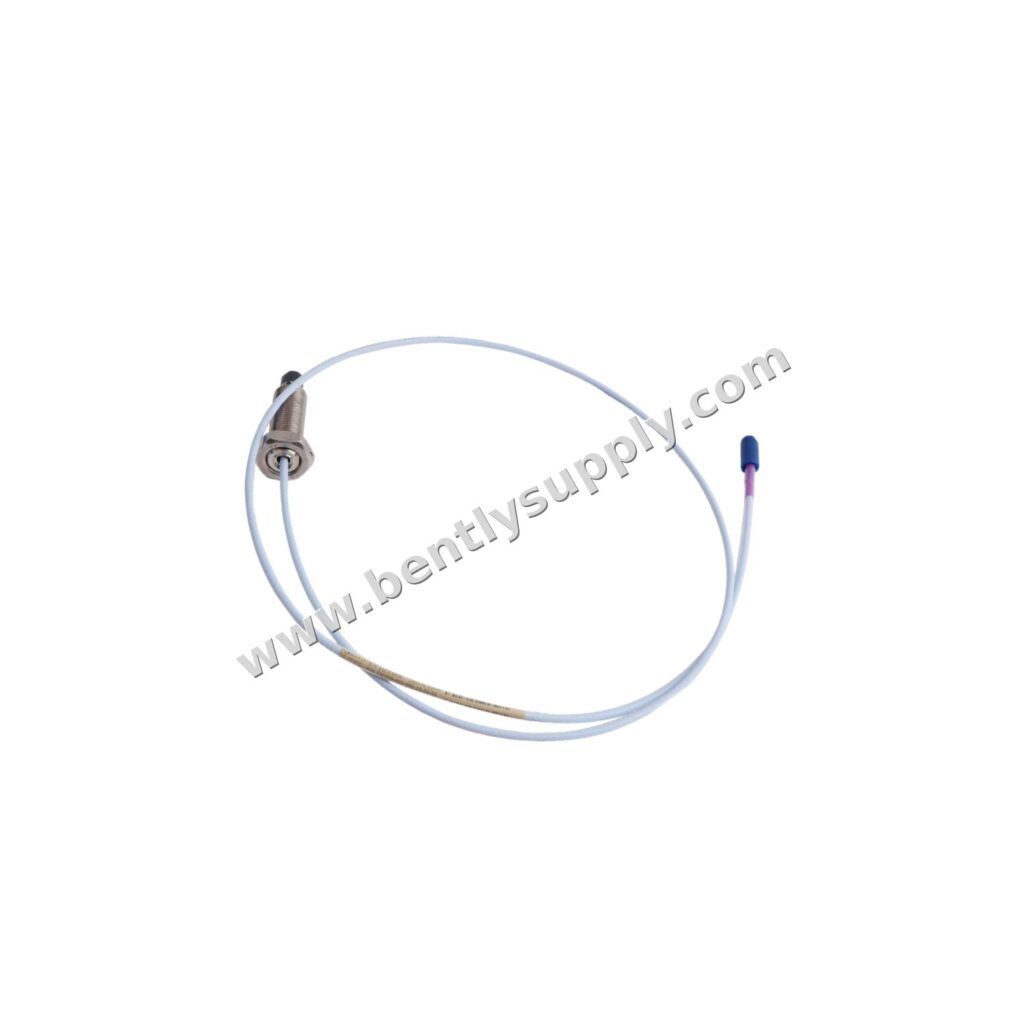

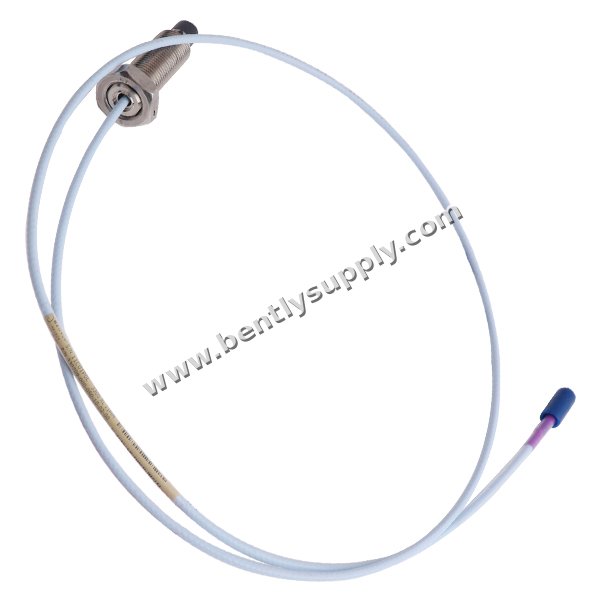

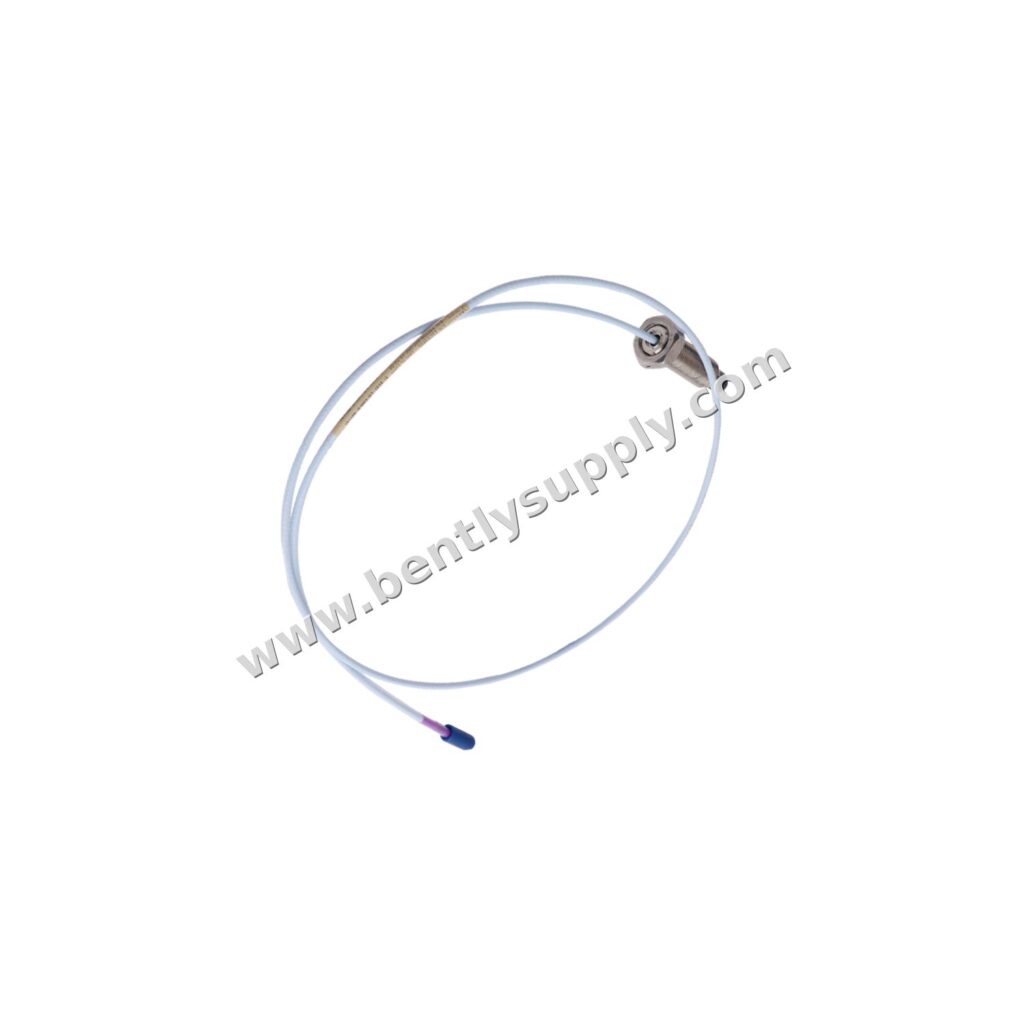

Bently Nevada 330709-000-030-90-02-05 Sonde de proximité 3300 XL 11 mm

Présentation du produit

Le modèle 330709-000-030-90-02-05 de Bently Nevada est une sonde de proximité 3300 XL de 11 mm, conçue pour la mesure haute performance du déplacement et des vibrations par courants de Foucault. Ce modèle est équipé d’un filetage M16 x 1,5, d’un câble de 9,0 mètres et d’un connecteur coaxial miniature ClickLoc, ce qui en fait un choix polyvalent pour la surveillance des conditions industrielles. Fabriquée aux États-Unis, cette sonde fait partie de la série 3300 XL, réputée pour sa précision et sa durabilité dans les environnements difficiles.

Caractéristiques techniques

• Modèle : 330709-000-030-90-02-05
• Type de sonde : Sonde de proximité 3300 XL de 11 mm
• Taille du filetage : M16 x 1,5
• Longueur non filetée : 0 mm
• Longueur totale du boîtier : 30 mm
• Longueur totale : 9,0 mètres (29,5 pieds)
• Connecteur : coaxial miniature ClickLoc
• Résistance CC de la sonde : 8,5 ± 1,1 ohms
• Matériau de la pointe de la sonde : sulfure de polyphénylène (PPS)
• Matériau du boîtier de la sonde : acier inoxydable AISI 304
• Spécifications du câble : triaxial 75 Ω, isolé au FEP
• Température de fonctionnement : de -52 °C à +177 °C
• Couple recommandé : 21,1 N•m (187 in•lb)
• Rayon de courbure minimal : 25,4 mm (1,0 in)

Analyse des paramètres

La référence 330709-000-030-90-02-05 offre une plage de mesure linéaire adaptée aux sondes de 11 mm, avec une résistance en courant continu de 8,5 ± 1,1 ohms garantissant des performances constantes. Le filetage M16 x 1,5 permet un montage sûr, tandis que le câble de 9,0 mètres offre une grande souplesse d’installation. La sonde est conçue pour des surfaces cibles planes, avec un diamètre minimal recommandé de 30,5 mm et des diamètres d’arbre d’au moins 152 mm, garantissant ainsi des mesures précises.

Scénarios d’application

Cette sonde de proximité est idéale pour la surveillance des vibrations et de la position dans les machines tournantes telles que les turbines, les compresseurs, les pompes et autres équipements critiques. Elle est couramment utilisée dans les applications nécessitant des mesures précises des vibrations radiales de l’arbre, de la position axiale et de la vitesse, contribuant ainsi à la maintenance prédictive et à la protection des machines.

Guide d’installation

Installez la sonde en appliquant un couple recommandé de 21,1 N•m (187 in•lb) pour les filetages M16 x 1,5. Veillez à ce que la profondeur de vissage ne dépasse pas 24 mm. Le connecteur doit être serré à la main, avec un couple maximal de 0,565 N•m (5 in•lb). Respectez un rayon de courbure minimal de 25,4 mm pour le câble. Vérifiez que la taille de la cible et le diamètre de l’arbre répondent aux exigences minimales pour des performances optimales.

Compatibilité

Le modèle 330709-000-030-90-02-05 est compatible avec les systèmes 3300 XL de Bently Nevada, y compris les transducteurs de proximité 3300 XL de 8 mm et 11 mm. Il fonctionne avec des câbles de rallonge et des transducteurs de proximité standard, tels que ceux de la série 3300 XL. Le connecteur coaxial miniature ClickLoc assure une connexion sécurisée avec les câbles compatibles.

Conseils d’entretien

Inspectez régulièrement l’embout de la sonde et le câble pour détecter d’éventuels dommages. Veillez à ce que la pointe de la sonde reste propre et exempte de contaminants. Évitez d’exposer la sonde à des températures inférieures à -34 °C, car cela pourrait entraîner une défaillance prématurée du joint d’étanchéité. Assurez-vous que les connecteurs sont correctement serrés et protégés de l’humidité.

Conseils d’achat

Lors de la commande du Bently Nevada 330709-000-030-90-02-05, vérifiez la longueur totale, le type de filetage et les options de connecteurs afin qu’ils correspondent aux exigences de votre système. Envisagez de vous approvisionner auprès de distributeurs agréés afin de garantir l’authenticité des pièces et la prise en charge de la garantie. Vérifiez la présence d’homologations multiples (Option 05) si cela est requis dans votre secteur d’activité.

FAQ

Quelle est la longueur totale de la sonde ?

La longueur totale est de 9,0 mètres (29,5 pieds).

Quelle est la plage de températures de fonctionnement ?

La plage de températures de fonctionnement et de stockage est comprise entre -52 °C et +177 °C.

Quel est le couple de serrage recommandé pour l’installation ?

Le couple de serrage recommandé pour le boîtier de sonde M16 x 1,5 est de 21,1 N•m (187 in•lb).

Cette sonde peut-elle être utilisée avec les systèmes 3300 XL ?

Oui, elle est conçue pour être utilisée avec les systèmes 3300 XL de Bently Nevada.

De quel matériau est constituée la pointe de la sonde ?

La pointe de la sonde est en sulfure de polyphénylène (PPS).
