Présentation du produit

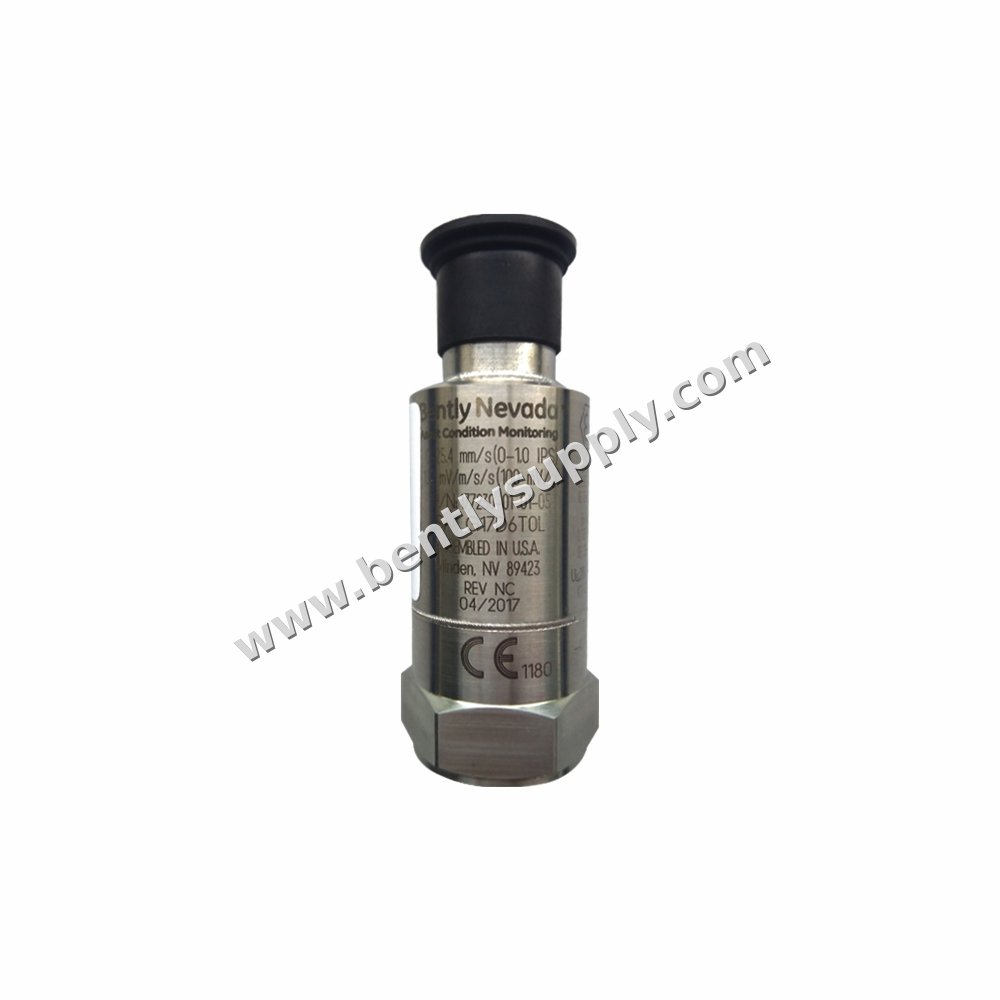

Le Bently Nevada 177230-00-02-05 est un transmetteur sismique conçu pour la surveillance continue des vibrations des machines industrielles. Il fournit une sortie en boucle de courant 4-20 mA proportionnelle aux niveaux de vibration de crête et un signal d’accélération dynamique supplémentaire à des fins de diagnostic. Le 177230-00-02-05 est fabriqué aux États-Unis avec un boîtier en acier inoxydable 316L et un capteur hermétiquement scellé pour une fiabilité à long terme.
Paramètres techniques
- Plage de mesure : 0 à 12.7 mm/s (0 à 0.5 in/s) crête
- Réponse en fréquence : 3 Hz à 1 kHz (180 cpm à 60 kcpm) ±10%
- Signal de sortie : boucle de courant 4 à 20 mA de la broche A à la broche B ; signal d’accélération dynamique sur la broche C
- Tension d’excitation : 12 à 30 Vdc (courant limité à 40 mA)
- Température de fonctionnement : -40°C à +85°C (-40°F à +185°F)
- Boîtier : acier inoxydable 316L ; diamètre 25.4 mm, hauteur 66.0 mm
- Connecteur : 3 broches MIL-C-5015, acier inoxydable 316L
- Homologations : homologations multiples (CSA/NRTL/C, ATEX/IECEx)
- Poids : 131 g (4.62 oz) typique
Analyse des paramètres
La plage pleine échelle de 0 à 12.7 mm/s est bien adaptée à la surveillance de la vitesse vibratoire des machines. La réponse en fréquence de 3 Hz à 1 kHz couvre les fréquences d’excitation courantes des machines tournantes, et la sortie est proportionnelle aux niveaux de vibration de crête. Un temps d’établissement inférieur à 15 secondes à 2 % de la valeur finale permet des lectures stables, tandis que la boucle 4-20 mA simplifie le raccordement direct aux systèmes PLC, DCS et SCADA.
Scénarios d’application
Les applications typiques incluent les turbines, les compresseurs, les pompes et autres machines tournantes nécessitant une surveillance continue des vibrations. Le 177230-00-02-05 étant conçu pour être utilisé avec des systèmes PLC, DCS et SCADA dotés d’alimentations internes à limitation de courant, il peut être intégré dans des architectures de surveillance de l’état neuves ou existantes.
Guide d’installation
Montez le transmetteur à l’aide du trou de montage 1/4-28 UNF dans le corps ; les filetages de montage compatibles incluent M6 x 1 SI, M8 x 1.25 SI et ¼-28 UNF. Appliquez un couple de montage de 4 à 7 N-m (35.4 à 62.0 in-lbf). Connectez la broche A à la boucle positive 4-20 mA, la broche B au retour de boucle 4-20 mA et la broche C pour le signal d’accélération dynamique. Assurez-vous que l’alimentation d’excitation est de 12 à 30 Vdc et que le courant est limité à 40 mA.
Compatibilité
Ce transmetteur sismique est conçu pour être utilisé avec des systèmes PLC, DCS et SCADA dont les alimentations internes sont généralement limitées en courant dans la plage de 30 mA à 35 mA. Il dispose de multiples homologations, notamment CSA/NRTL/C et ATEX/IECEx, ce qui permet son installation dans divers environnements industriels.
Conseils de maintenance
Le transmetteur est hermétiquement scellé et conçu pour une humidité relative allant jusqu’à 100 % sans immersion. Vérifiez périodiquement le couple de montage, l’intégrité du connecteur et l’étalonnage de la boucle pour garantir un fonctionnement fiable. Évitez d’exposer l’appareil à une immersion ou à des chocs au-delà de la survie au test de chute spécifiée de 9.810 m/s² (1.000 g crête) maximum.
Conseils d’approvisionnement
Lors de l’approvisionnement du Bently Nevada 177230-00-02-05, vérifiez le numéro de modèle complet et le suffixe d’homologation pour correspondre à vos exigences d’application. Achetez auprès d’un canal agréé Bently Nevada pour garantir un produit authentique, une documentation correcte et un service pris en charge par l’usine.
FAQ
Quelle est la sortie du 177230-00-02-05 ? Le transmetteur fournit une boucle de courant de 4 à 20 mA de la broche A à la broche B, avec un signal d’accélération dynamique sur la broche C référencé à la broche B.
Quelle alimentation est requise ? La tension d’excitation est de 12 à 30 Vdc, avec un courant limité à 40 mA. Les alimentations internes typiques des PLC, DCS et SCADA sont limitées en courant de 30 à 35 mA.
Quelle plage de mesure est disponible ? La plage pleine échelle est de 0 à 12.7 mm/s (0 à 0.5 in/s) crête, avec 4 ± 0.3 mA correspondant à 0.0 mm/s et 20 ± 2 mA correspondant à la pleine échelle.
Quelle est sa réponse en fréquence ? La réponse en fréquence est de 3 Hz à 1 kHz (180 cpm à 60 kcpm) ±10 % ; le signal de sortie est proportionnel aux niveaux de vibration de crête.
Quelles homologations sont incluses ? Le 177230-00-02-05 porte des homologations multiples : CSA/NRTL/C et ATEX/IECEx.
Spécifications techniques
| Communication Interfaces | 3-pin MIL-C-5015 connector; 4-20 mA loop on Pin A/B; dynamic acceleration signal on Pin C |
|---|---|
| Communication Protocols | 4-20 mA current loop (analog) |
| Compatible Rack | PLCs, DCS, and SCADA systems (standalone transmitter) |
| Supply Voltage | 12 to 30 Vdc (current limited to 40 mA) |
| Operating Temperature | -40°C to +85°C (-40°F to +185°F) |
| Certification | Multiple Approvals (CSA/NRTL/C, ATEX/IECEx) |
| Channels | Pin A positive loop, Pin B loop return, Pin C dynamic acceleration signal |
| Input Power | 12 to 30 Vdc excitation; current limited to 40 mA |
| Measurement Range | 0 to 12.7 mm/s (0 to 0.5 in/s) peak |
| Mounting | 1/4-28 UNF mounting hole; M6 x 1 SI, M8 x 1.25 SI, ¼-28 UNF threads; 4 to 7 N-m torque |
